Konektor Tertutup Hermetik SMP
Deskripsi:
Konektor koaksial RF hermetik tipe SMP-J memiliki karakteristik kemasan kedap udara dan dapat dikemas dan dilas pada cangkang tabung atau panel perangkat. Cangkang dan konduktor bagian dalam produk ini terbuat dari bahan paduan Kovar, dan permukaannya dapat dilapisi dengan emas keras atau emas lunak; media isolasi terbuat dari kaca yang disinter pada suhu tinggi, dan konstanta dielektrik sekitar 4. Ia memiliki keunggulan ukuran kecil, ringan, penyegelan kedap udara, keandalan tinggi, dll. Ini banyak digunakan pada saat-saat dengan persyaratan penyegelan atau persyaratan khusus pada volume dan berat produk, dan cocok untuk pemasangan intensif.
Struktur dasar:
Konektor koaksial RF bersegel udara tipe SMP-J biasanya terdiri dari tiga bagian: konduktor luar, medium kaca, dan konduktor dalam, dan struktur dasarnya ditunjukkan pada gambar.
Ketika bagian terbuka dari konduktor bagian dalam produk dihubungkan dengan penyisipan atau pengelasan permukaan, permukaan ujung konduktor bagian dalam dapat diproduksi sebagai kepala bola; ketika bagian terbuka dari konduktor bagian dalam produk dihubungkan dengan ikatan, permukaan ujung konduktor bagian dalam dapat diproduksi sebagai kepala datar atau sisi bagian konduktor bagian dalam yang terbuka dapat digiling.
Parameter teknis utama:
| Karakteristik Listrik | ||||
| Impedansi karakteristik | 50Ω | Rentang Frekuensi | DC~40GHz | |
| Tegangan Tahan Dielektrik | 500Vrms | Resistensi isolasi | 2000M Ω | |
| Tegangan VSWR | <1.4 | Kerugian Penyisipan | ≤0,05 √f dB(GHz) | |
| Bahan dan mekanik, sifat lingkungan | ||||
| Selubung | Paduan Lavable/Berlapis Emas | pin | Pasang Thorium | Pelapisan Emas Paduan yang Dapat Didelegasikan |
| Media isolasi | Kaca | Daya Tahan Konektor | Penahanan Penuh | ≥100 kali |
| Tingkat kebocoran | ≤1.01325×10 ⁹ Pa ·m³/dtk | Penahanan Terbatas | ≥500 kali | |
| Suhu pengoperasian | -65℃~ 165℃ | Lubang Halus | ≥1000 kali | |
Dimensi Antarmuka:

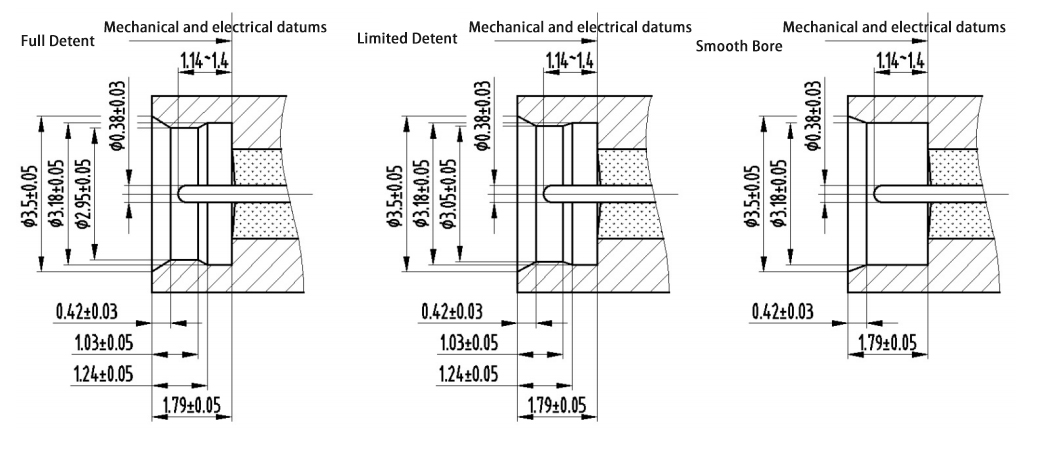

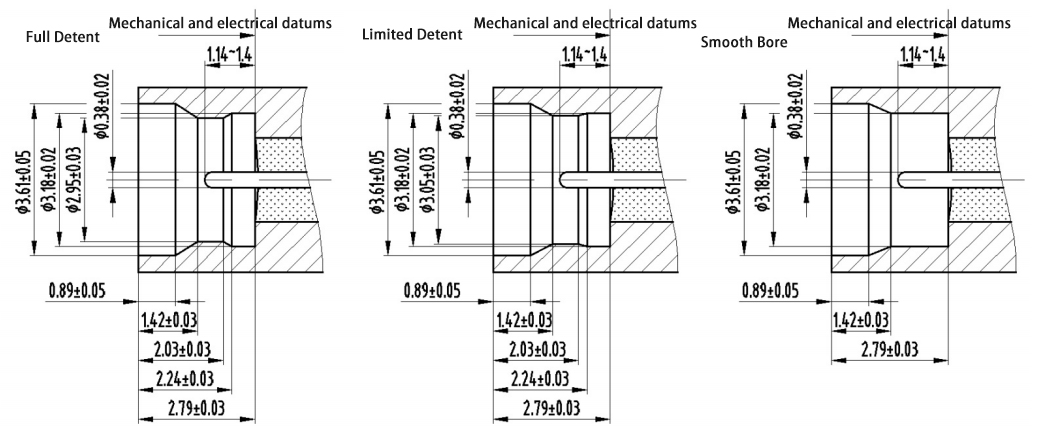

Konektor koaksial RF bersegel udara tipe SMP-J memiliki tiga bentuk antarmuka: keterlepasan penuh, keterlepasan setengah, dan lubang cahaya. Saat memberi nama model, F berarti keterlepasan penuh, L berarti keterlepasan setengah, dan S berarti lubang cahaya. Dimensi antarmuka dibagi menjadi dimensi antarmuka standar dan dimensi antarmuka pendek, keduanya dapat dipadukan dengan colokan tipe SMP-K.
Ukuran Antarmuka Standar：
Ukuran antarmuka pendek：
SMP SERI
-
SMP(M)-JYD3S
Model Perkataan SMP(M)-JYD3S Lubang Halus -
SMP(M)-JYD6L
Model Perkataan SMP(M)-JYD6L Penahanan Terbatas -
SMP(M)-JYD12L
Model Perkataan SMP(M)-JYD12L Penahanan Penuh -
SMP(M)-JYD13F
Model Perkataan SMP(M)-JYD13F Penahanan Penuh -
SMP(M)-JYD14L
Model Perkataan SMP(M)-JYD14L Penahanan Terbatas -
SMP(M)-JYD17S
Model Perkataan SMP(M)-JYD17S Lubang Halus -
SMP(M)-JYD19L
Model Perkataan SMP(M)-JYD19L Penahanan Terbatas -
SMP(M)-JYD22S
Model Perkataan SMP(M)-JYD22S Penahanan Terbatas -
SMP(M)-JYD23S
Model Perkataan SMP(M)-JYD23S Penahanan Terbatas -
SMP(M)-JYD24S
Model Perkataan SMP(M)-JYD24S Penahanan Terbatas -
SMP(M)-JYD25L
Model Perkataan SMP(M)-JYD25L Penahanan Terbatas -
SMP(M)-JYD26L
Model Perkataan SMP(M)-JYD26L Penahanan Terbatas -
SMP(M)-JYD27L
Model Perkataan SMP(M)-JYD27L Penahanan Terbatas -
SMP(M)-JYD28L
Model Perkataan SMP(M)-JYD28L Penahanan Terbatas -
SMP(M)-JYD29L
Model Perkataan SMP(M)-JYD29L Penahanan Terbatas -
SMP(M)-JYD30L
Model Perkataan SMP(M)-JYD30L Penahanan Terbatas -
SMP(M)-JYD31L
Model Perkataan SMP(M)-JYD31L Penahanan Terbatas -
SMP(M)-JYD32F
Model Perkataan SMP(M)-JYD32F Penahanan Terbatas -
SMP(M)-JYD33L
Model Perkataan SMP(M)-JYD33L Penahanan Terbatas -
SMP(M)-JYD34L
Model Perkataan SMP(M)-JYD34L Penahanan Terbatas -
SMP(M)-JYD35L
Model Perkataan SMP(M)-JYD35L Penahanan Terbatas -
SMP(M)-JYD37L
Model Perkataan SMP(M)-JYD37L Penahanan Terbatas -
SMP(M)-JYD41L
Model Perkataan SMP(M)-JYD41L Penahanan Terbatas -
SMP(M)-JYD42S
Model Perkataan SMP(M)-JYD42S Penahanan Terbatas -
SMP(M)-JYD43L
Model Perkataan SMP(M)-JYD43L Penahanan Terbatas -
SMP(M)-JYD44L
Model Perkataan SMP(M)-JYD44L Penahanan Terbatas -
SMP(M)-JYD45L
Model Perkataan SMP(M)-JYD45L Penahanan Terbatas -
SMP(M)-JYD46L
Model Perkataan SMP(M)-JYD46L Penahanan Terbatas -
SMP(M)-JYD47L
Model Perkataan SMP(M)-JYD47L Penahanan Terbatas -
SMP(M)-JYD48L
Model Perkataan SMP(M)-JYD48L Penahanan Terbatas -
SMP(M)-JYD49L
Model Perkataan SMP(M)-JYD49L Penahanan Terbatas -
SMP(M)-JYD50S
Model Perkataan SMP(M)-JYD50S Lubang Halus -
SMP(M)-JYD51L
Model Perkataan SMP(M)-JYD51L Penahanan Terbatas -
SMP(M)-JYD52S
Model Perkataan SMP(M)-JYD52S Lubang Halus -
SMP(M)-JYD53L
Model Perkataan SMP(M)-JYD53L Penahanan Terbatas -
SMP(M)-JYD54S
Model Perkataan SMP(M)-JYD54S Lubang Halus -
SMP(M)-JYD55L
Model Perkataan SMP(M)-JYD55L Penahanan Terbatas -
SMP(M)-JYD57S
Model Perkataan SMP(M)-JYD57S Lubang Halus -
SMP(M)-JYD80L
Model Perkataan SMP(M)-JYD80L Penahanan Terbatas -
SMP(M)-JYD81L
Model Perkataan SMP(M)-JYD81L Penahanan Terbatas -
SMP(M)-JYD82L
Model Perkataan SMP(M)-JYD82L Penahanan Terbatas -
SMP(M)-JYD83F
Model Perkataan SMP(M)-JYD83F Penahanan Penuh -
SMP(M)-JYD84S
Model Perkataan SMP(M)-JYD84S Lubang Halus -
SMP(M)-JYD85S
Model Perkataan SMP(M)-JYD85S Lubang Halus -
SMP(M)-JYD86L
Model Perkataan SMP(M)-JYD86L Penahanan Terbatas -
SMP(M)-JYD87S
Model Perkataan SMP(M)-JYD87S Lubang Halus -
SMP(M)-JYD88L
Model Perkataan SMP(M)-JYD88L Penahanan Terbatas -
SMP(M)-JYD89L
Model Perkataan SMP(M)-JYD89L Penahanan Terbatas -
SMP(M)-JYD90L
Model Perkataan SMP(M)-JYD90L Penahanan Terbatas -
SMP(M)-JYD91L
Model Perkataan SMP(M)-JYD91L Penahanan Terbatas -
SMP(M)-JYD92L
Model Perkataan SMP(M)-JYD92L Penahanan Terbatas -
SMP(M)-JYD93S
Model Perkataan SMP(M)-JYD93S Lubang Halus -
SMP(M)-JYD94L
Model Perkataan SMP(M)-JYD94L Penahanan Terbatas -
SMP(M)-JYD95L
Model Perkataan SMP(M)-JYD95L Penahanan Terbatas -
SMP(M)-JYD96L
Model Perkataan SMP(M)-JYD96L Penahanan Terbatas -
SMP(M)-JYD97S
Model Perkataan SMP(M)-JYD97S Lubang Halus -
SMP(M)-JYJ1S
Model Perkataan SMP(M)-JYJ1S Lubang Halus
