Konektor koaksial RF 1.85mm

Keterangan:

Konektor seri 1,85 mm (juga dikenal sebagai konektor RF 1,85 mm) adalah konektor frekuensi radio (RF) berkinerja tinggi yang terutama digunakan dalam aplikasi yang memerlukan frekuensi tinggi, presisi tinggi, dan kehilangan rendah, terutama pada transmisi sinyal pada 26,5 GHz atau lebih tinggi. Ini adalah desain kompak dari konektor seri SMA yang memberikan ukuran lebih kecil dan kinerja frekuensi lebih tinggi dibandingkan dengan konektor frekuensi tinggi lainnya seperti Tipe V (2,92 mm) atau Tipe K (1,0 mm).

Parameter:

Spesifikasi Teknis Utama:
◆ Impedansi Karakteristik: 50Ω
◆ Rentang Frekuensi: DC～67GHz
◆ Resistansi Isolasi: ≥3000MΩ
◆ Tegangan Penahan Dielektrik: 500V(rms)
◆ Rasio Gelombang Berdiri Tegangan (VSWR): ≤1,30
◆ Siklus Kawin: 500 kali

Menanyakan

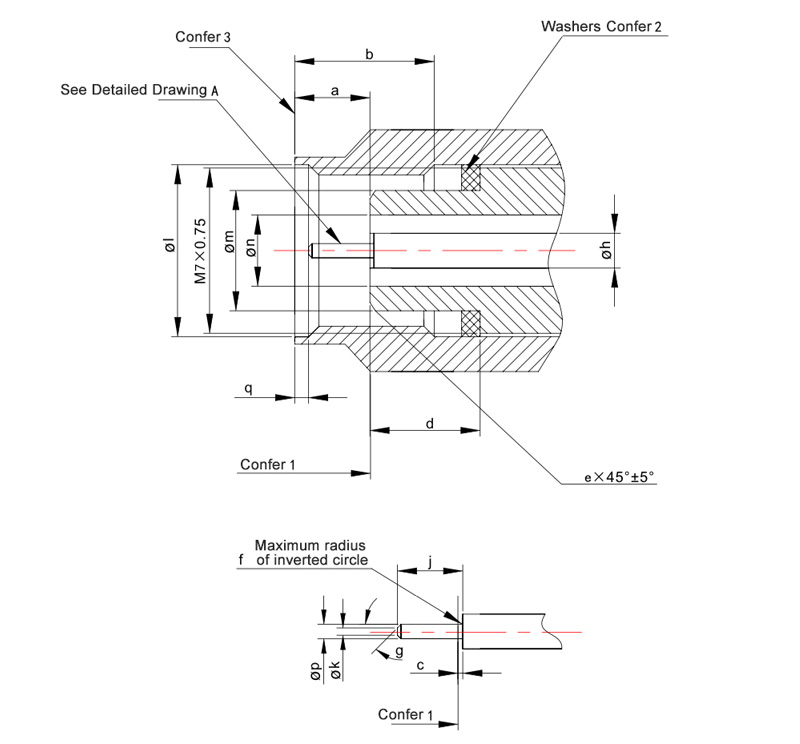

  • ANtArMukA KoNektor Kontak Jack Seri 1,85Mm

Ukuran mm Di Daakuam
menit maks menit maks
a 1.850 2.450 0.073 0.096
B 4.370 4.630 0.172 0.182
C 0.000 0.0762 0.000 0.003
d 3.380 3.480 0.133 0.137
e 0.250 0.360 0.010 0.014
F - RO.050 - R0,002
G 28° 32° 28° 32°
H 0.7909 0.8163 0.0311 0.0321
J 1.335 1.445 0.053 0.057
k 0.000 0.250 0.000 0.010
aku 7.010 7.110 0.276 0.280
m 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
P 0.498 0.523 0.0196 0.0206
Q 0.508 0.762 0.020 0.030

Catatan:
1. Permukaan reFerensi mekanik dan listrik.
2. Mesdi dalam cuci sesuai keButuHan konektor Kelas 1.
3. Mur sambunGan dengan offset maJu.

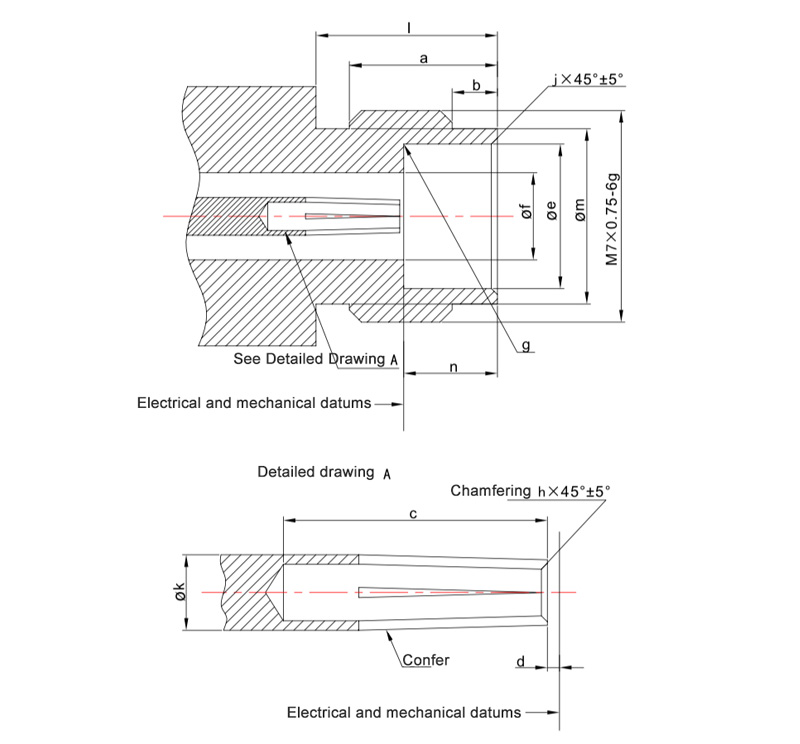

  • Antarmuka Konektor Kontak Jack Seri 1,85mm

Ukuran mm Di Daakuam
menit maks menit maks
a 4.800 5.060 0.189 0.199
B 1.370 1.630 0.054 0.064
C 2.650 － 0.104 －
d 0.000 0.0762 0.000 0.003
e 4.770 4.795 0.1878 0.1888
F 1.8373 1.8627 0.07233 0.07333
G － R0.130 － R0,005
H 0.100 0.130 0.004 0.005
J 0.100 0.200 0.004 0.008
k 0.7909 0.8163 0.0311 0.0321
aku 6.000 － 0.236 －
m 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

Catatan:
Struktur bagian kontak soket berubah-ubah. Saat dikawinkan dengan pin dengan diameter 0,498mm hingga 0,523mm, dimensinya harus memenuhi koefisien refleksi, karakteristik pemasangan, dan persyaratan ketahanan konektor.

1,85mm SERIES

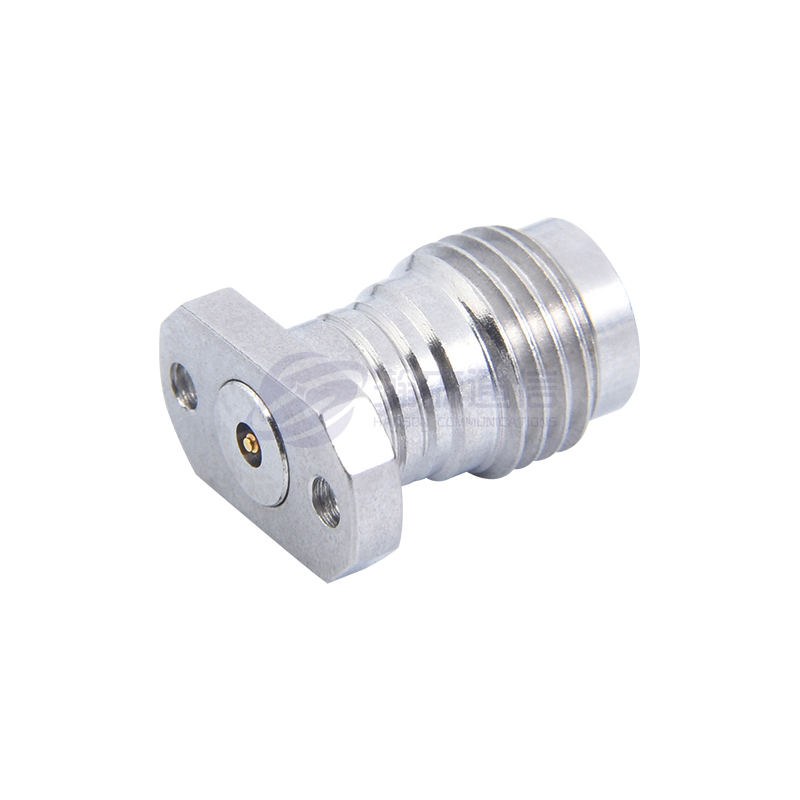

  • 1.85-JB1
    1.85-JB1
    Model Jenis kabel
    1.85-JB1 SFT-50-1,670-047

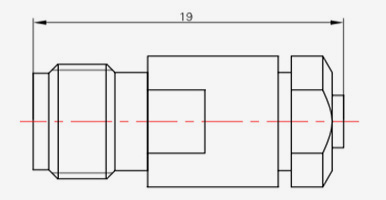

  • 1.85-KB1
    1.85-KB1
    Model Jenis kabel
    1.85-KB1 SFT-50-1,670-047
