Konektor BNC
Deskripsi:
Konektor koaksial RF seri BNC adalah konektor koaksial RF tipe bayonet yang dikembangkan sesuai dengan standar militer AS MIL-C-39012. Ia memiliki karakteristik koneksi yang cepat dan kontak yang andal, dan merupakan salah satu konektor yang paling banyak digunakan dan digunakan di dunia. Impedansi karakteristik konektor koaksial RF seri BNC dibagi menjadi 50Ω dan 75Ω, dan ukuran dua konektor impedansi berbeda dicocokkan.
Parameter:
Spesifikasi Teknis Utama:
◆ Impedansi Karakteristik: 50Ω/75Ω
◆ Rentang Frekuensi: DC-4GHz(50Ω)/DC-1GHz(75Ω)
◆ Resistansi Isolasi: ≥5000MΩ
◆ Tegangan Penahan Dielektrik: 1500V(rms)
◆ Rasio Gelombang Berdiri Tegangan (VSWR): ≤1,25
◆ Siklus Kawin: 500 kali

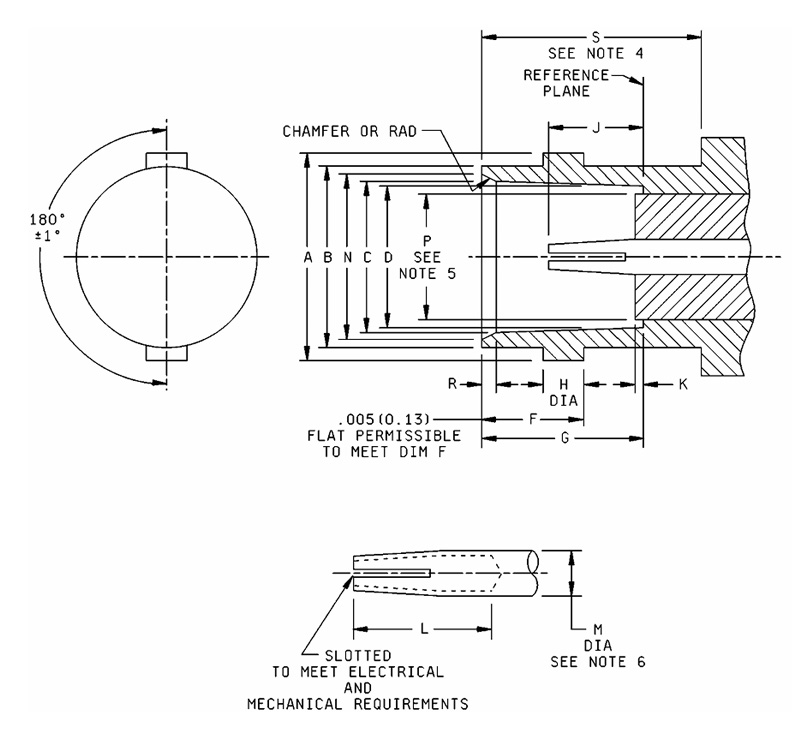

| Redup Ltr | Milimeter (Inci) | |
| Minimum | Maksimum | |
| A | .432 (10.97) | .436 (11.07) |
| B | .378 (9.60) | .382 (9.70) |
| C | .327 (8.31) | .333 (8.46) |
| D | .319 (8.10) | .321 (8.15) |
| F | .204 (5.18) | .208 (5.28) |
| G | .327(8.31) | .335 (8.51) |
| H | .075 (1.91) | 081(2.06) |
| 」 | .186(4.72) | .206 (5.23) |
| K | ------- | 0,006(0,15) |
| L | .195 (4.95) | ------- |
| M | .081 (2.06) | 087 (2.21) |
| N | .346(8.79) | .356 (9.04) |
| P | ------- | .256 (6.50) |
| R | 0,015 (0,38) | 0,030 (0,76) |
| S | .414 (10.52) | ------- |
Catatan:
1. Redupensi dalam inci. Persamaan metrik ada dalam tanda kurung.
2. Persamaan metrik diberikan hanya untuk informasi umum.
3. Antarmuka ini harus memenuhi persyaratan pengukur sebagaimana ditentukan dalam gambar atau spesifikasi DSCC.
4. Jarak bebas untuk memasangkan mur kopling konektor.
5. Dimensi "P" berlaku untuk bagian tersebut (jika ada) dielektrik yang melampaui bidang referensi dengan dimensi K.
6. "M" hanya berlaku pada panjang "L".

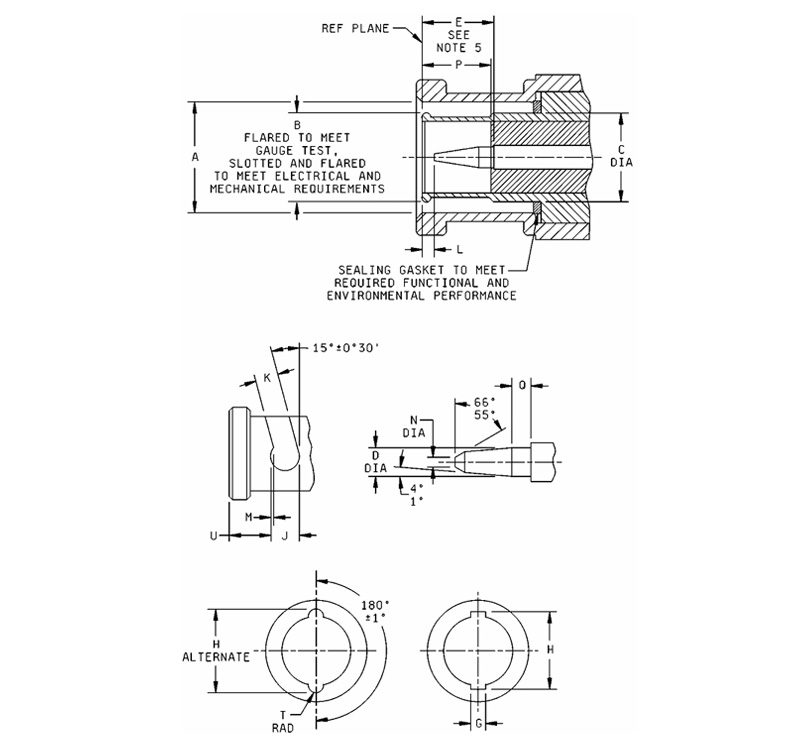

| Redup Ltr | Milimeter (Inci) | |
| Minimum | Maksimum | |
| A | 385 (9,78) | .390 (9.91) |
| B | Tes pengukur | |
| D | .052 (1.32) | .054 (1.37) |
| E | .210 (5.33) | .230 (5.84) |
| G | .091(2.31) | .097 (2.46) |
| H | .463 (11.76) | .473 (12.01) |
| H bergantian | .394 (10.01) | .400 (10.16) |
| J | .124(3.15) | ------- |
| K | .091(2.31) | .097 (2.46) |
| L | 0,003 (0,08) | ------- |
| M | 0,018 (0,46) | 0,022 (0,56) |
| N | ------- | 0,025 (0,64) |
| P | .208 (5.28) | ------- |
| Q | .078 (1.98) | ------- |
| T | .045 (1.14) | .049 (1.24) |
| kamu | .180(4.57) | .184 (4.67) |
Catatan:
1. Redupensi dalam inci. Persamaan metrik ada dalam tanda kurung.
2. Persamaan metrik diberikan hanya untuk informasi umum.
3. Dalam kondisi berpasangan, gaya longitudinal pegas mekanisme kopling harus melebihi tekanan yang diberikan oleh paking penyegel sebesar jumlah yang diperlukan untuk memastikan kontak luar pada bidang acuan.
4. Antarmuka ini harus memenuhi persyaratan pengukur sebagaimana ditentukan.
BNC SERI
-
BNC-JB3
Model Jenis kabel BNC-JB3 SFT-50-3、670-141 -
BNC-KB3
Model Jenis kabel BNC-KB3 SFT-50-3,670-141 -

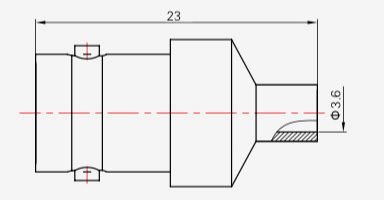

BNC-KYB2
MoDel Jenis kabel d BNC-KYB2 SFT-50-2,670-086 Φ2.2 BNC-KYB3 SFT-50-2,670-141 Φ3.6 -

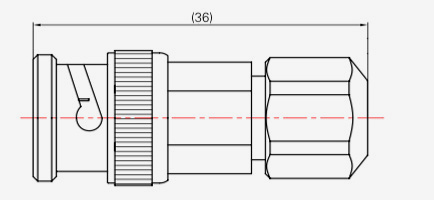

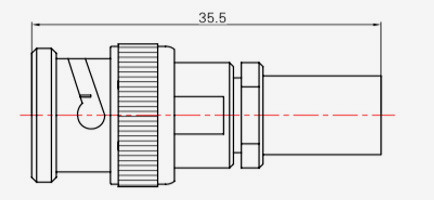

BNC-J3
Model Jenis kabel BNC-J3 SYV-50-2-1,RG316 BNC-J4 SYV-50-2-2 BNC-J5,(K)5 SYV-50-3,SFCJ-50-3-51,RG142 BNC-J7 SYV-50-5-1,SFCJ-50-5-51 BNC-J10 SYV-50-7-1,SYV-50-7-2,SFCJ-50-7-51 -
BNC-J3Y
Model Jenis kabel BNC-J3Y SYV-50-2-1 BNC-J5Y SYV-50-3 -
BNC-J12
Model Jenis kabel BNC-J12 SYV-75-3 -
BNC-75J13Y
Model Jenis kabel BNC-75J13Y SYV-75-5 -
BNC-JW3Y
Model Jenis kabel BNC-JW3Y SYV-50-2-1,RG316 -
BNC-KF3
Model Jenis kabel BNC-KF3 SYV-50-2-1,RG316 BNC-KF4 SYV-50-2-2 BNC-KF5 SYV-50-3,SFCJ-50-3-51,RG142 -
BNC-KY3
Model Jenis kabel BNC-KY3 SYV-50-2-1,RG316 BNC-KY4 SYV-50-2-2 BNC-KY5 SYV-50-3,SFCJ-50-3-51,RG142 -
BNC-KF
-
BNC-KY
