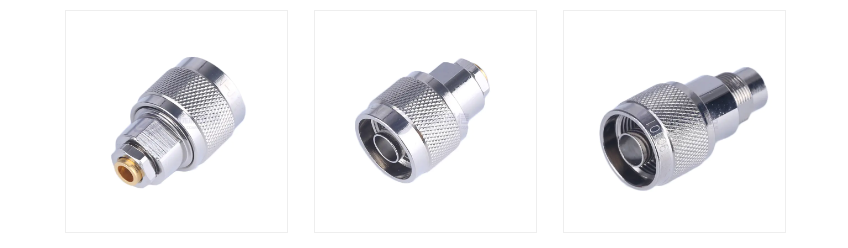

Apa itu Konektor Koaksial RF tipe-N?

Itu Konektor koaksial RF tipe-N adalah konektor koaksial RF berulir universal yang dirancang oleh Paul Neill dari Bell Labs pada tahun 1940-an ("N" diambil dari huruf pertama nama belakangnya). Ini memiliki karakteristik daya tinggi, kehilangan rendah, dan frekuensi tinggi, dan banyak digunakan dalam komunikasi, radar, instrumen uji dan bidang lainnya.

1. Fitur inti konektor tipe-N
(1) Rentang frekuensi
Tipe standar: 0~11 GHz (beberapa model presisi dapat mencapai 18 GHz).
Tipe performa tinggi (seperti tipe presisi N): mendukung hingga 18 GHz, atau bahkan lebih tinggi (seperti 40 GHz).

(2) Pencocokan impedansi
50Ω (mainstream, digunakan untuk komunikasi dan peralatan uji).
75Ω (kurang umum, digunakan dalam skenario tertentu seperti transmisi video).

(3) Membawa daya tinggi
Daya rata-rata: ratusan watt hingga kilowatt (tergantung frekuensi dan desain).
Daya puncak: hingga puluhan kilowatt (aplikasi pulsa pendek).

(4) Daya Tahan
Struktur kopling berulir (lebih stabil dari BNC) dan ketahanan getaran yang kuat.
Cangkang logam (kuningan/baja tahan karat) memberikan pelindung elektromagnetik yang baik.

(5) Kerugian rendah
Kerugian penyisipan: <0,1 dB@3 GHz (model berkualitas tinggi).
Rasio gelombang berdiri tegangan (VSWR): <1,3:1 (tipe presisi bisa mencapai 1,1:1).

2. Struktur konektor tipe-N
(1) Konduktor luar (kulit)
Bahan logam (pelapisan emas/pelapisan perak/pelapisan nikel), desain berulir memastikan koneksi yang erat.
(2) Konduktor bagian dalam (pin tengah)
Pelapisan emas atau perak, memberikan resistansi kontak yang rendah.
(3) Media isolasi
Biasanya PTFE (polytetrafluoroethylene), tahan suhu tinggi dan kehilangan dielektrik rendah.
(4) Jenis antarmuka
Laki-laki: dengan pin tengah dan ulir eksternal.
Betina: dengan lubang tengah dan ulir internal.

3. Poin Penting untuk Memilih Konektor Tipe-N
Pencocokan Impedansi: model 50Ω lebih disukai (kecuali 75Ω diperlukan secara khusus).
Persyaratan Frekuensi:
Aplikasi Umum (<6 GHz): Tipe N standar.
Aplikasi Frekuensi Tinggi (>11 GHz): Tipe N presisi (seperti seri HPN).
Kompatibilitas Lingkungan:
Luar Ruangan/Kelas Militer: Pilih rumah baja tahan karat dengan segel kedap air (seperti IP67).
Aplikasi Laboratorium: Model berlapis emas (mengurangi resistensi kontak).
Kompatibilitas Antarmuka:
Perhatikan pemasangan konektor male-to-female (seperti adaptor male-to-female).

4. Masalah Umum dengan Konektor Koaksial RF tipe-N
(1). Bisakah konektor tipe N menggantikan SMA?
Ya, tetapi ada kekurangannya: Konektor tipe-N menawarkan daya dan daya tahan yang lebih baik, tetapi lebih besar dan kurang cocok untuk perangkat mini dengan kepadatan tinggi. Konektor SMA lebih cocok untuk desain ringkas dan frekuensi tinggi (seperti modul PCB).

(2). Bagaimana cara menghindari kerusakan pada konektor tipe-N?
Pengoperasian yang benar: Sejajarkan ulir dan kencangkan (hindari memaksa sekrup menekuk pin tengah). Gunakan kunci torsi (torsi yang disarankan: 15~20 in-lb).

(3). Apakah konektor tipe-N memerlukan perawatan rutin?
Rekomendasi: Bersihkan permukaan kontak secara teratur (kain bebas debu alkohol). Periksa apakah benangnya teroksidasi (ganti jika pelapisnya sudah aus).
