Bagaimana Cara Memilih Adaptor Koaksial RF yang Tepat?

Adaptor koaksial RF adalah komponen yang sangat diperlukan dalam komunikasi nirkabel, peralatan elektronik, dan transmisi sinyal. Mereka bertindak sebagai jembatan yang menghubungkan berbagai kabel dan perangkat koaksial RF, memastikan transmisi sinyal stabil dan efisien. Namun, dengan banyaknya model dan spesifikasi adaptor koaksial RF di pasaran, memilih produk yang tepat telah menjadi perhatian banyak insinyur dan teknisi.
Artikel ini akan memandu Anda tentang cara memilih adaptor koaksial RF yang sesuai berdasarkan kebutuhan yang berbeda untuk memastikan stabilitas dan kinerja sistem.

1. Memahami Fungsi Dasar Adaptor Koaksial RF
Adaptor koaksial RF adalah komponen elektronik yang digunakan untuk menyambungkan berbagai jenis kabel, perangkat, atau port koaksial RF. Fungsi utamanya adalah:
Menghubungkan berbagai jenis port: Adaptor koaksial RF dapat menghubungkan berbagai jenis port kabel koaksial, seperti BNC, SMA, tipe N, dll.

Konversi sinyal: Mereka dapat mengubah sinyal dari satu jenis antarmuka ke antarmuka lainnya, memastikan transmisi sinyal lancar.

Mengurangi kehilangan sinyal: Memilih adaptor koaksial RF berkualitas tinggi dapat secara efektif mengurangi redaman sinyal dan memastikan kualitas sinyal.

Saat memilih adaptor, Anda perlu memahami prinsip kerja, skenario aplikasi, dan persyaratan adaptasinya untuk menemukan model yang paling sesuai.

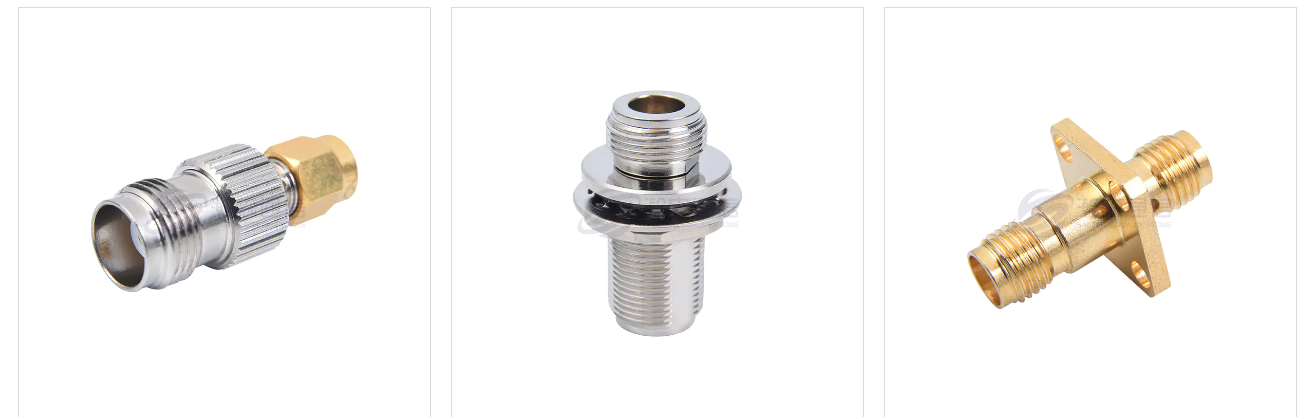

2. Menentukan Tipe Antarmuka Adaptor
Adaptor koaksial RF yang berbeda cocok untuk berbagai jenis kabel koaksial dan antarmuka perangkat, jadi Anda harus menentukan jenis antarmuka yang Anda gunakan terlebih dahulu. Jenis antarmuka yang umum meliputi:
SMA (SubMiniature Version A): Biasa digunakan dalam aplikasi miniatur dan frekuensi tinggi, seperti komunikasi nirkabel dan peralatan pengujian.

Tipe-N: Cocok untuk aplikasi berdaya tinggi dan arus tinggi, seperti peralatan stasiun pangkalan dan sistem RF.

BNC (Bayonet Neill-Concelman): Banyak digunakan dalam penyiaran televisi dan pengawasan video, mendukung koneksi dan pemutusan yang cepat.

TNC: Mirip dengan BNC, tetapi dengan stabilitas lebih tinggi, sering digunakan untuk transmisi sinyal frekuensi tinggi.

Pastikan adaptor koaksial RF yang Anda pilih kompatibel dengan peralatan atau port kabel yang Anda gunakan. Jika jenis antarmuka tidak cocok, sinyal mungkin tidak ditransmisikan dengan benar, sehingga mempengaruhi kinerja sistem.

3. Mempertimbangkan Rentang Frekuensi Adaptor
Rentang frekuensi sinyal RF mempunyai pengaruh yang signifikan terhadap kualitas transmisi sinyal. Adaptor koaksial RF yang berbeda dirancang untuk menangani rentang frekuensi yang berbeda. Oleh karena itu, ketika memilih adaptor, penting untuk memastikan bahwa rentang frekuensi pengoperasiannya memenuhi persyaratan aplikasi. Rentang frekuensi umum meliputi:

Adaptor frekuensi rendah: Cocok untuk aplikasi frekuensi rendah, seperti siaran radio dan televisi.

Adaptor frekuensi tinggi: Cocok untuk aplikasi frekuensi tinggi, seperti sistem radar, komunikasi satelit, dan komunikasi gelombang mikro.

Memilih adaptor koaksial RF dengan rentang frekuensi yang sesuai dapat mengurangi redaman dan distorsi sinyal, sehingga memastikan transmisi sinyal stabil.

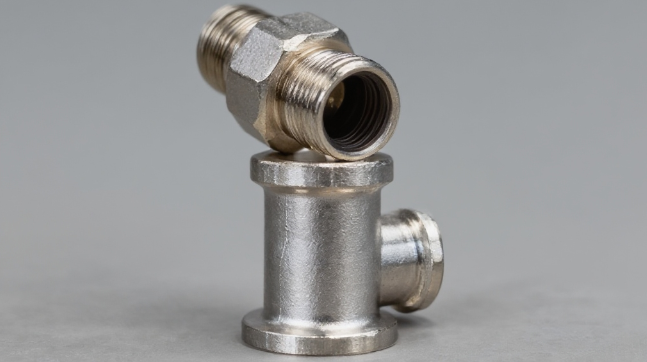

4. Memilih Bahan dan Kualitas Adaptor
Kualitas material adaptor koaksial RF secara langsung memengaruhi kinerja dan daya tahannya.  Biasanya, rumah adaptor dan titik kontak menggunakan bahan logam seperti kuningan dan baja tahan karat, yang memiliki konduktivitas dan ketahanan korosi yang baik. Adaptor berkualitas tinggi dapat secara efektif menghindari masalah seperti pantulan sinyal, kehilangan, dan kontak yang buruk.

Selain itu, kontak berlapis emas adalah desain umum kelas atas yang semakin mengurangi kehilangan sinyal dan meningkatkan ketahanan terhadap korosi. Oleh karena itu, ketika memilih adaptor koaksial RF, cobalah untuk memilih produk dengan bahan dan pengerjaan yang baik untuk memastikan pengoperasian sistem yang stabil dalam jangka panjang.

5. Mempertimbangkan Kerugian Penyisipan dan Kerugian Pengembalian Adaptor
Sinyal RF mengalami beberapa kehilangan pada adaptor; kerugian umum termasuk kerugian penyisipan dan kerugian pengembalian. Kehilangan penyisipan mengacu pada hilangnya energi ketika sinyal melewati adaptor, sedangkan kerugian kembali mengacu pada proporsi energi yang dipantulkan kembali ke sumber.

Kehilangan penyisipan rendah: Memilih adaptor dengan kehilangan penyisipan rendah memastikan pengurangan kehilangan energi selama transmisi sinyal.

Return loss yang tinggi: Return loss yang tinggi menunjukkan tingkat refleksi sinyal yang lebih rendah, yang berarti transmisi sinyal lebih lancar.

Dalam aplikasi frekuensi tinggi dan presisi tinggi, disarankan untuk memilih adaptor koaksial RF dengan insertion loss rendah dan return loss tinggi untuk memastikan transmisi sinyal stabil.

6. Mempertimbangkan Daya Tahan Adaptor dan Kemampuan Beradaptasi Lingkungan
Adaptor koaksial RF biasanya digunakan di berbagai lingkungan, termasuk pengaturan dalam dan luar ruangan. Oleh karena itu, daya tahan adaptor dan kemampuan beradaptasi terhadap lingkungan juga merupakan faktor penting untuk dipertimbangkan saat menentukan pilihan. Indikator daya tahan yang umum meliputi:

Kisaran suhu: Adaptor harus dapat beroperasi secara stabil dalam kisaran suhu yang diperlukan. Untuk lingkungan luar ruangan atau bersuhu tinggi, memilih adaptor dengan rentang suhu pengoperasian yang lebih luas sangatlah penting. Tahan Air dan Tahan Debu: Beberapa adaptor koaksial RF kelas atas dirancang dengan fitur tahan air dan tahan debu, sehingga cocok untuk kondisi lingkungan yang keras.

Memilih adaptor koaksial RF yang memenuhi persyaratan lingkungan dapat memperpanjang umur peralatan dan meningkatkan keandalan sistem.

Memilih adaptor koaksial RF yang sesuai sangat penting untuk memastikan transmisi sinyal stabil dan kinerja sistem yang unggul. Proses pemilihan memerlukan pertimbangan beberapa faktor, termasuk jenis antarmuka, rentang frekuensi, kualitas material, kerugian penyisipan dan kerugian pengembalian, kemampuan beradaptasi lingkungan, dan biaya. Dalam praktiknya, memahami persyaratan sistem, memilih adaptor berkualitas tinggi, dan memastikan kompatibilitas dengan peralatan dapat meningkatkan transmisi sinyal RF dan stabilitas peralatan secara signifikan.
