Redaman Sinyal Konektor RF? Penyebab dan Solusi

Dalam aplikasi seperti peralatan komunikasi, sistem stasiun pangkalan, instrumen pengujian, dan modul nirkabel, banyak insinyur menghadapi masalah umum: sinyal diuji secara normal di ujung perangkat, namun menjadi jauh lebih lemah atau bahkan tidak stabil setelah menyambungkan konektor RF.

Dalam kebanyakan kasus, masalahnya bukan terletak pada peralatan itu sendiri, melainkan pada pemilihan, pemasangan, atau penggunaan konektor RF yang tidak tepat. Di bawah ini, kami akan menjelaskan penyebab umum pelemahan sinyal konektor RF yang signifikan berdasarkan pengalaman teknik praktis, beserta solusi yang sesuai.

1. Apa itu Konektor RF Redaman Sinyal?
Sederhananya, redaman sinyal konektor RF adalah fenomena berkurangnya daya dan penurunan kualitas setelah sinyal melewati konektor. Hal ini biasanya bermanifestasi sebagai penurunan kekuatan sinyal, pemendekan jarak komunikasi, peningkatan laju kesalahan bit, distorsi bentuk gelombang, dan penurunan stabilitas sistem. Dalam sistem frekuensi tinggi, efek ini diperkuat, berdampak langsung pada kinerja seluruh sistem.

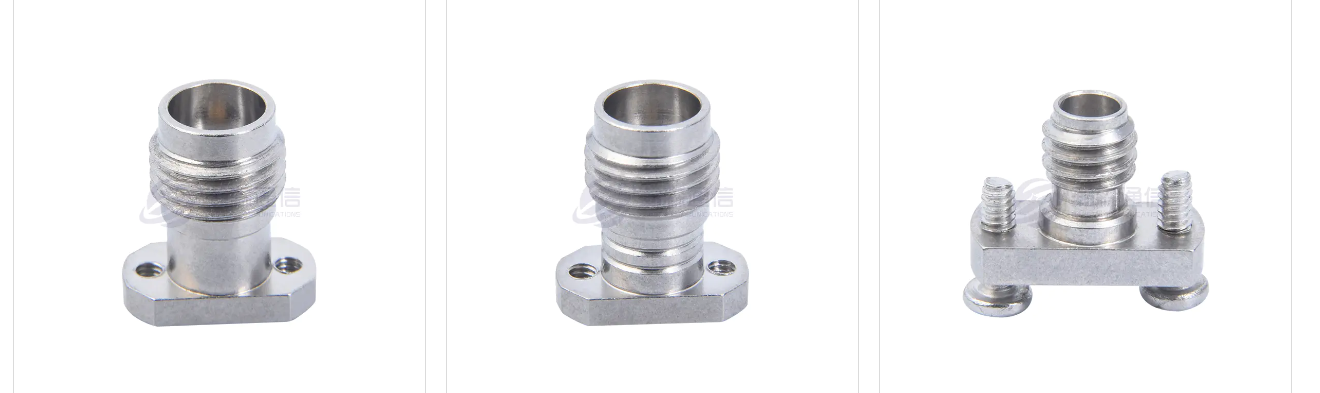

Pemilihan Konektor yang Tidak Tepat Menyebabkan Redaman Sinyal
Banyak proyek mengabaikan pencocokan frekuensi dan kinerja konektor pada tahap desain awal. Model konektor RF yang berbeda telah menentukan rentang frekuensi pengoperasian. Menggunakan antarmuka dengan spesifikasi lebih rendah dalam sistem frekuensi tinggi dapat dengan mudah menyebabkan peningkatan kehilangan penyisipan, ketidakcocokan impedansi, dan peningkatan refleksi sinyal. Selain itu, penggunaan antarmuka 75 ohm dalam sistem 50 ohm akan meningkatkan kehilangan refleksi secara signifikan, yang mengakibatkan penurunan kualitas sinyal.

Kehilangan Sinyal Karena Kontak yang Buruk
Konektor RF adalah komponen presisi tinggi dengan persyaratan stabilitas kontak yang sangat tinggi. Jika konektor tidak dimasukkan sepenuhnya, antarmuka berulir tidak dikencangkan, atau kontak pin tengah tidak stabil, hal ini akan menyebabkan peningkatan resistansi kontak. Peningkatan resistensi kontak tidak hanya meningkatkan hilangnya sinyal tetapi juga dapat menyebabkan panas berlebih dan penurunan kinerja dalam jangka panjang.

Penempatan dan Kualitas Material Mempengaruhi Transmisi Sinyal
Bahan konduktor internal dan pelapisan permukaan konektor memiliki pengaruh yang signifikan terhadap transmisi sinyal. Konektor RF berkualitas tinggi biasanya menggunakan tembaga dengan kemurnian tinggi dan berlapis emas atau perak untuk memastikan konduktivitas dan ketahanan oksidasi. Penggunaan produk pelapisan yang lebih rendah dapat dengan mudah menyebabkan oksidasi permukaan, permukaan kontak yang kasar, dan peningkatan resistensi, yang mengakibatkan kerugian penyisipan yang semakin tinggi selama penggunaan jangka panjang.

Frekuensi Pengoperasian Melebihi Rentang Desain Konektor
Setiap konektor RF memiliki batas frekuensi pengoperasian maksimum yang ditentukan. Penggunaan konektor di luar frekuensi desainnya dapat menyebabkan ketidaksesuaian impedansi, return loss yang semakin parah, dan distorsi sinyal. Hal ini terutama berlaku dalam komunikasi 5G, aplikasi gelombang milimeter, dan sistem pengujian presisi tinggi, yang persyaratan rentang frekuensinya bahkan lebih tinggi, sehingga memerlukan spesifikasi konektor yang benar-benar sesuai dengan persyaratan sistem.

Proses instalasi yang tidak tepat menyebabkan penurunan kinerja

Proses pemasangan konektor RF secara langsung menentukan kinerja sinyal akhir. Masalah umum termasuk panas berlebih selama penyolderan yang menyebabkan kerusakan isolasi, crimping yang tidak tepat menyebabkan diskontinuitas pelindung, dan dimensi pengupasan kawat yang tidak standar menyebabkan ketidaksejajaran konduktor tengah. Masalah yang tampaknya kecil ini dapat secara langsung mengganggu kontinuitas impedansi, yang mengakibatkan hilangnya sinyal tambahan.

2. Bagaimana cara menentukan apakah redaman sinyal terkait konektor adalah penyebabnya?
Dalam proses debug sebenarnya, Anda dapat mengganti konektor dengan konektor yang terverifikasi dan memenuhi syarat untuk pengujian komparatif. Jika sinyalnya membaik secara signifikan, sumber masalahnya dapat diidentifikasi. Penganalisis jaringan juga dapat digunakan untuk menguji parameter seperti insertion loss, return loss, dan VSWR, yang secara langsung mencerminkan status kinerja konektor. Selain itu, memeriksa antarmuka secara visual terhadap perubahan bentuk, oksidasi, atau kelonggaran juga merupakan metode pemecahan masalah yang sangat efektif.
