Cara Memasang Konektor RF Coaxial dengan Benar: Langkah dan Teknik

Konektor koaksial RF adalah komponen yang sangat diperlukan dalam sistem komunikasi, banyak digunakan dalam penyiaran, televisi, komunikasi nirkabel, radar, komunikasi satelit, dan bidang lainnya. Konektor ini digunakan untuk menyambungkan kabel koaksial ke peralatan, memastikan kualitas dan stabilitas transmisi sinyal. Pemasangan konektor koaksial RF yang benar tidak hanya dapat meningkatkan kinerja sistem secara keseluruhan tetapi juga memperpanjang masa pakai peralatan.

1. Struktur Dasar Konektor Koaksial RF
Konektor koaksial RF biasanya terdiri dari bagian utama berikut:
Konduktor tengah: Bagian inti yang mentransmisikan sinyal, biasanya terbuat dari tembaga atau bahan konduktif lainnya.
Lapisan isolasi: Mengisolasi konduktor tengah dari konduktor luar, biasanya terbuat dari polietilen atau bahan lain dengan konstanta dielektrik tinggi.
Konduktor luar: Biasanya kawat tembaga atau aluminium foil dikepang, berfungsi sebagai kabel ground untuk mengalirkan arus dan melindungi dari interferensi elektromagnetik eksternal.
Konektor dan wadah: Memberikan sambungan dan perlindungan fisik, biasanya terbuat dari bahan logam (seperti kuningan, baja tahan karat).

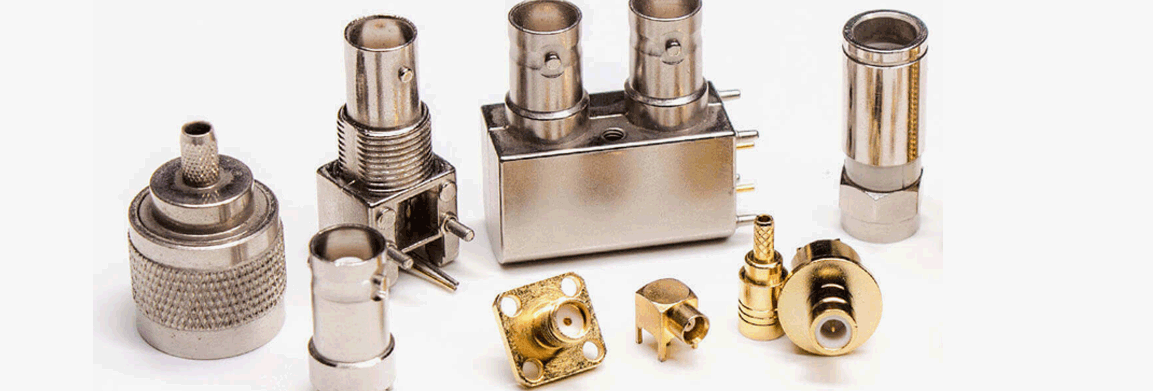

Berbagai jenis konektor koaksial RF, seperti BNC, SMA, TNC, tipe N, dll., memiliki struktur yang sedikit berbeda, tetapi prinsip dan langkah pemasangan dasar serupa.

2. Langkah-langkah Memasang Konektor Koaksial RF
(1) Mempersiapkan Alat dan Bahan
Sebelum pemasangan, pastikan Anda memiliki alat dan bahan berikut:
Kabel koaksial RF (pilih model dan panjang yang sesuai)
Konektor RF (pilih jenis konektor yang cocok, seperti BNC, SMA, dll.)

Alat pengupasan kabel: Digunakan untuk melepaskan lapisan isolasi luar kabel, sehingga konduktor bagian dalam terlihat.
Alat crimping: Digunakan untuk menyambungkan konektor ke kabel dengan aman.
Pisau tukang listrik, pengupas kawat: Digunakan untuk mengupas insulasi luar kabel secara tepat, sehingga konduktor bagian dalam terlihat.

(2) Lepaskan Insulasi Luar Kabel
Gunakan alat pengupas kabel untuk mengupas lapisan insulasi luar kabel, sehingga memperlihatkan jalinan konduktor bagian dalam dan bahan insulasi. Perhatikan ketelitian selama pengupasan untuk menghindari kerusakan pada konduktor bagian dalam atau lapisan insulasi. Biasanya, panjang yang dilucuti adalah panjang pemasangan konektor; silakan lihat persyaratan konektor spesifik yang digunakan untuk mengetahui panjang pastinya. Melepaskan lapisan luar jalinan: Kelupas lapisan luar kabel secara perlahan menggunakan alat dan lipat ke arah luar. Ini memastikan koneksi ground yang baik.
Mengekspos konduktor tengah: Lepaskan insulasi bagian dalam dengan hati-hati menggunakan pisau untuk mengekspos konduktor tengah. Panjang bagian yang dilucuti umumnya bergantung pada persyaratan desain konektor.

(3) Memasukkan kabel ke dalam konektor
Masukkan kabel yang sudah disiapkan ke terminal konektor. Pastikan konduktor tengah sejajar secara akurat dan dimasukkan sepenuhnya ke dalam lubang dalam konektor, dan lapisan jalinan serta konduktor luar bersentuhan erat dengan selubung luar konektor.
Periksa keselarasan selama penyisipan: Konduktor tengah harus masuk sepenuhnya ke lubang konduktor tengah konektor, pastikan tidak ada ketidaksejajaran. Konduktor jalinan luar harus bersentuhan erat dengan selubung konektor untuk memastikan sambungan ground yang tepat untuk sinyal.

(4 ) Crimping konektornya
Gunakan alat crimping untuk mengeriting konektor. Langkah ini penting untuk memastikan sambungan aman antara konektor dan kabel. Selama melakukan crimping, pastikan alat crimping memberikan tekanan secara merata, mengencangkan konektor ke kabel dengan aman sambil menghindari kerusakan pada kabel atau konektor.

Kekuatan crimping: Kekuatan crimping harus moderat, memastikan sambungan aman tanpa menekan kabel atau konduktor tengah secara berlebihan.

Memeriksa kualitas crimping: Setelah melakukan crimping, periksa apakah konektor sudah kencang dan tidak kendor.

(5) Memeriksa sambungan konektor secara keseluruhan
Setelah melakukan crimping, periksa kualitas sambungan antara konektor dan kabel. Pastikan konduktor tengah terhubung erat ke inti dalam konektor, konduktor luar bersentuhan penuh dengan selubung konektor, dan tidak ada kebocoran sinyal.
Memeriksa sambungan listrik: Gunakan multimeter untuk mengukur sambungan listrik pada kabel untuk memastikan tidak ada rangkaian terbuka atau korsleting.
Menguji transmisi sinyal: Jika kondisi memungkinkan, generator sinyal dan osiloskop dapat digunakan untuk menguji kualitas transmisi sinyal dan memeriksa kehilangan atau gangguan sinyal.

(6) Menyelesaikan penyambungan dan memberikan perlindungan
Setelah menyelesaikan penyambungan, jika perlu, gunakan pipa heat shrink, selotip, atau bahan lain untuk melindungi sambungan kabel agar air atau debu tidak mempengaruhi kualitas sambungan.
Menggunakan pipa heat shrink: Jika kedap air diperlukan, gunakan pipa heat shrink untuk menutup konektor, pastikan sambungan tidak terpengaruh oleh kelembapan atau kontaminasi eksternal.

3. Tips Memasang Konektor Koaksial RF
(1) Pilih Konektor dan Kabel yang Tepat
Pastikan spesifikasi konektor sesuai dengan kabel yang digunakan. Berbagai jenis konektor (seperti SMA, BNC, tipe N, dll.) cocok untuk rentang frekuensi dan skenario aplikasi yang berbeda. Memilih konektor yang salah dapat menyebabkan hilangnya sinyal atau ketidakstabilan.

(2) Perhatikan Ketelitian Saat Melucuti Kabel
Saat mengupas lapisan luar kabel, pastikan panjang pengupasan sudah tepat, hindari pengupasan berlebihan yang mengekspos terlalu banyak konduktor tengah atau merusak lapisan isolasi. Menggunakan alat pengupasan profesional dapat mengurangi kerusakan pada kabel dan memastikan transmisi sinyal stabil.

(3) Hindari Crimping Berlebihan
Crimping yang berlebihan dapat merusak konduktor tengah atau menyebabkan kontak yang buruk. Oleh karena itu, kendalikan kekuatan crimping untuk memastikan konektor aman tetapi tidak terlalu kencang.

(4) Jaga Kebersihan Kabel
Selama pemasangan, usahakan untuk menghindari kontaminasi pada kabel dan konektor dengan debu, minyak, atau polutan lainnya. Kotoran ini dapat mempengaruhi kualitas transmisi sinyal bahkan menyebabkan hilangnya sinyal.

4. Masalah Umum dan Solusinya
(1) Konektor Longgar
Jika konektor menjadi longgar setelah pemasangan, periksa kembali crimpingnya untuk memastikan crimpingnya merata, atau sesuaikan kembali panjang pengupasan kabel.

(2) Redaman Sinyal
Redaman sinyal mungkin disebabkan oleh konektor yang tidak cocok, pemasangan yang salah, atau kerusakan kabel. Periksa kembali kompatibilitas kabel dan konektor dan pastikan keakuratan pemasangan.

(3) Sambungan Listrik Buruk
Sambungan listrik yang buruk mungkin disebabkan oleh crimping yang tidak memadai, konduktor tidak dimasukkan sepenuhnya ke dalam konektor, dll. Pastikan konduktor tengah dan konduktor luar tersambung erat ke konektor.

Memasang konektor koaksial RF adalah tugas teknis yang memerlukan pengoperasian yang hati-hati. Langkah dan teknik pemasangan yang benar secara langsung mempengaruhi kualitas transmisi sinyal dan stabilitas sistem. Melalui operasi pengupasan, penyisipan, dan crimping yang tepat, memastikan sambungan konektor yang aman dapat secara efektif meningkatkan kinerja sistem dan mengurangi gangguan sinyal.
