Bagaimana Cara Memilih Antara Adaptor SMA, BNC, N, TNC dan MMCX?

Jawaban Cepat: Yang mana Adaptor RF untuk Memilih Aplikasi Anda

Jawaban singkatnya adalah ini: pemilihan konektor tergantung pada rentang frekuensi, penanganan daya, kecepatan kopling, dan ruang panel yang tersedia . SMA cocok untuk pengujian tujuan umum dan pekerjaan pengukuran hingga 18GHz, BNC cocok untuk meja uji frekuensi rendah koneksi cepat dan pekerjaan sinyal video, tipe N mencakup tugas luar ruangan dan stasiun pangkalan berdaya tinggi, TNC menambahkan kopling ulir tahan getaran untuk platform seluler dan ruang angkasa, dan MMCX melayani koneksi internal kompak di mana ruang papan terbatas.

Adaptor koaksial RF menjembatani kesenjangan setiap kali dua peralatan atau dua rakitan kabel menggunakan kelompok konektor yang berbeda, jenis kelamin yang berbeda, atau gaya pemasangan yang berbeda. Daripada mengganti unit kabel atau instrumen yang dihubungkan, satu adaptor memulihkan kompatibilitas dalam hitungan detik. Bagian di bawah ini membahas kinerja masing-masing rangkaian konektor, cara penerapan adaptor koaksial RF pria ke wanita, dan lokasi adaptor flensa 4 lubang yang cocok dengan desain pemasangan panel.

Apa Adaptor Koaksial RF Sebenarnya Apakah

Adaptor koaksial RF adalah badan konektor pendek dan kaku yang digunakan untuk menggabungkan dua antarmuka koaksial yang tidak akan dikawinkan secara langsung. Ini mungkin mengubah jenis kelamin konektor, mengubah rangkaian konektor, mengubah antarmuka impedansi, atau sekadar memperluas orientasi konektor dari sudut lurus ke kanan. Karena jalur sinyal melalui adaptor sangat pendek, adaptor yang dibuat dengan baik hanya menambahkan sejumlah kecil kehilangan penyisipan dan pantulan yang dapat diprediksi dibandingkan dengan menjalankan kabel pengganti penuh.

Adaptor koaksial RF jantan ke betina adalah konfigurasi yang paling umum digunakan para insinyur di bangku atau di kit lapangan, karena adaptor ini memungkinkan kabel yang diakhiri jantan terhubung ke perangkat lain yang diakhiri jantan, atau memungkinkan jack sekat betina menerima kabel yang diakhiri betina, tanpa perlu rakitan kabel khusus yang dibuat sesuai pesanan. Pengubah gender, pengonversi keluarga, dan adaptor sudut kanan bersama-sama merupakan sebagian besar adaptor yang digunakan di laboratorium pengujian, instalasi telekomunikasi, dan jalur produksi.

Membandingkan Keluarga Konektor SMA, BNC, N, TNC dan MMCX

Setiap rangkaian konektor dirancang dengan keseimbangan cakupan frekuensi, ukuran fisik, dan metode pemasangan yang berbeda. Tabel di bawah ini merangkum perbedaan praktis yang dipertimbangkan para insinyur saat menentukan konektor atau adaptor koaksial RF antar rangkaian.

Gambar 1: Peringkat frekuensi atas yang umum direferensikan untuk konektor kelas komersial standar. Versi presisi antarmuka N dan SMA dapat diperluas lebih jauh.

Konversi Adaptor Koaksial RF Pria Ke Wanita Umum

Sebagian besar perlengkapan lapangan dan laci lab membawa seperangkat adaptor konversi inti yang mencakup sebagian besar situasi ketidakcocokan. Mengetahui kombinasi mana yang memecahkan masalah mana yang menghemat waktu ketika kabel tidak dikawinkan dengan port instrumen.

Adaptor SMA Perempuan ke SMA Laki-laki

Ini adalah pengubah gender murni dalam keluarga konektor yang sama, digunakan setiap kali dua kabel terminal laki-laki perlu disambung, atau setiap kali jack perempuan perlu menghadirkan antarmuka laki-laki. Ini adalah salah satu adaptor yang paling sering diisi dalam pengaturan pengujian berbasis SMA.

Adaptor SMA ke BNC

Adaptor SMA ke BNC memungkinkan kabel SMA berulir kecil terhubung langsung ke peralatan bangku yang dilengkapi dengan port BNC bayonet, kebutuhan umum saat memindahkan modul nirkabel atau antena yang sedang diuji ke instrumen laboratorium tujuan umum.

Adaptor SMA ke N

Adaptor SMA ke N menjembatani peralatan kompak yang diakhiri SMA ke jalur umpan antena tipe N atau perangkat keras stasiun pangkalan, yang sering menjadi persyaratan saat menyambungkan peralatan uji genggam atau bangku ke infrastruktur luar ruangan.

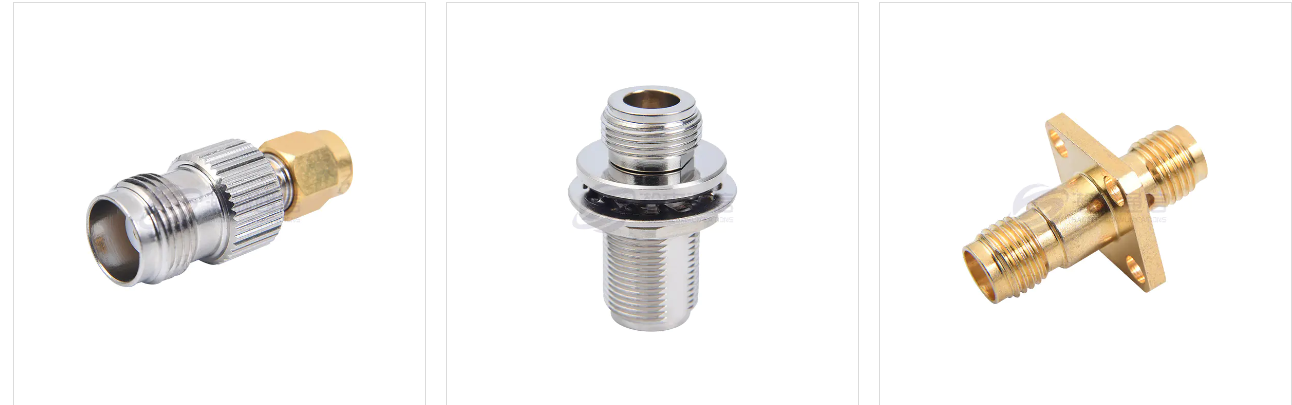

Adaptor SMA ke TNC

Adaptor SMA ke TNC berguna setiap kali perangkat dengan port TNC berulir, yang sering dipilih karena ketahanan getarannya pada kendaraan atau platform udara, perlu dihubungkan dengan kabel atau modul uji yang diakhiri SMA.

Adaptor SMA ke MMCX

Adaptor SMA ke MMCX menghubungkan kuncir MMCX internal yang ringkas, umum pada modul GPS dan nirkabel, ke antena eksternal yang diakhiri SMA atau kabel uji tanpa perlu menyolder ulang sambungan modul.

Kinerja Frekuensi dan Perilaku Kerugian Penyisipan

Setiap adaptor yang dimasukkan ke jalur sinyal menambah sejumlah kecil kerugian penyisipan, dan kerugian tersebut umumnya meningkat seiring dengan meningkatnya frekuensi. Adaptor presisi yang dibuat dengan baik biasanya menambah kehilangan kurang dari setengah desibel bahkan di dekat frekuensi atas terukurnya , tetapi angka pastinya sangat bergantung pada geometri konektor, kualitas pelapisan, dan kesesuaian mekanis antar bagian yang dikawinkan.

Gambar 2: Tren referensi umum untuk kerugian penyisipan yang meningkat seiring dengan frekuensi pada adaptor koaksial RF presisi tipikal.

Return loss mengikuti pola yang terkait, karena diskontinuitas impedansi pada antarmuka kawin menjadi lebih signifikan secara proporsional seiring dengan memendeknya panjang gelombang. Inilah salah satu alasan mengapa konektor tingkat presisi memiliki toleransi mekanis yang lebih ketat dibandingkan suku cadang kelas komersial dengan frekuensi nominal yang sama.

Perbedaan Penanganan Daya pada Berbagai Jenis Konektor

Ukuran fisik menggerakkan penanganan daya hampir sama besarnya dengan menggerakkan rentang frekuensi, itulah sebabnya konektor terbesar dalam perbandingan ini, tipe N, juga memiliki peringkat daya tipikal tertinggi. Diameter pin tengah dan jarak dielektrik mengatur berapa banyak arus dan tegangan yang dapat dibawa oleh suatu antarmuka sebelum pemanasan atau busur listrik menjadi perhatian.

Gambar 3: Angka daya referensi umum pada titik frekuensi rendah tetap. Peringkat sebenarnya turun seiring dengan meningkatnya frekuensi dan bervariasi menurut desain bagian tertentu.

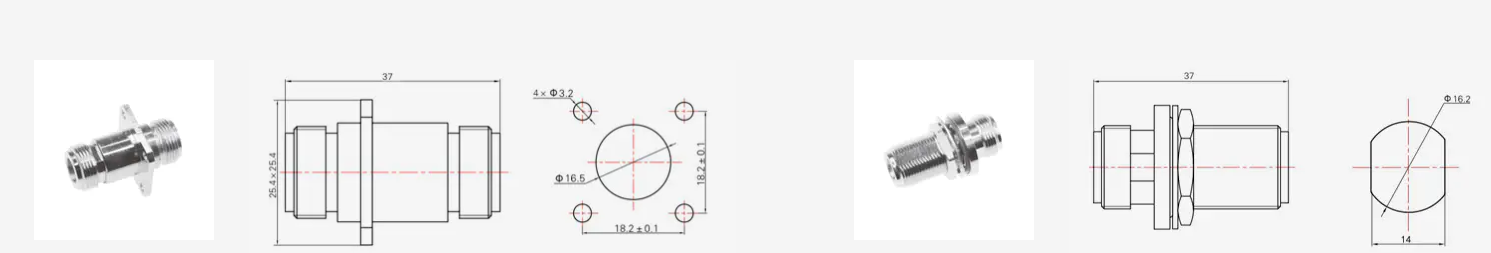

Pemasangan Adaptor Flange 4 Lubang dan Aplikasi Panel

Adaptor flensa 4 lubang adalah adaptor gaya dudukan panel atau sekat yang dibuat di sekitar flensa persegi atau persegi panjang dengan empat lubang sekrup, bukan mur berulir sederhana. Gaya pemasangan ini memberikan titik pemasangan yang aman dan tahan getaran ketika konektor harus melewati dinding penutup peralatan, kabinet stasiun pangkalan, atau sekat pesawat.

Mengapa Insinyur Memilih Pemasangan Flange Dibanding Mur Sekat

Konektor model mur sekat mengandalkan satu ulir tengah dan mur pengunci, yang berfungsi baik untuk penutup umum tetapi dapat berputar sedikit dalam siklus perkawinan berulang. Adaptor flensa 4 lubang mendistribusikan beban mekanis ke empat pengencang, menjaga badan konektor tetap di tempatnya dan mengurangi ketegangan pada kontak internal selama siklus penyambungan dan pelepasan kabel berulang kali.

Aplikasi Pemasangan Flange yang Khas

• Panel feedthrough kabinet stasiun pangkalan dan repeater
• Alat uji konektor panel depan dan belakang
• Koneksi sekat ruang angkasa dan pertahanan
• Rumah perangkat medis memerlukan port tetap dan tidak berputar

Gaya flensa tersedia di sebagian besar rangkaian konektor, sehingga adaptor flensa 4 lubang dapat ditentukan dalam antarmuka SMA, tipe N, atau TNC bergantung pada frekuensi dan kebutuhan daya panel yang dilayaninya.

Membandingkan SMA, BNC dan Tipe N Lintas Faktor Seleksi Praktis

Ketika rentang frekuensi saja tidak menentukan keputusan, para insinyur sering kali mempertimbangkan kecepatan koneksi, ketahanan mekanis, dan ruang pemasangan yang tersedia satu sama lain. Perbandingan di bawah ini mengurutkan tipe SMA, BNC, dan N pada lima faktor praktis pada skala referensi umum.

Gambar 4: Perbandingan relatif antara lima faktor praktis pada skala referensi teknik lima poin umum.

BNC mendapat nilai bagus pada kecepatan koneksi karena tindakan penguncian cepat bayonetnya, yang cocok untuk peralatan yang sering terhubung dan terputus di bangku cadangan. Tipe N memperdagangkan kecepatan koneksi tersebut untuk penanganan daya yang lebih tinggi dan ketahanan getaran yang lebih kuat, itulah sebabnya ia tetap menjadi pilihan standar untuk jalur umpan antena luar ruangan. SMA berada di antara keduanya, menawarkan cakupan frekuensi yang luas dan ukuran yang ringkas dengan biaya penanganan daya yang lebih rendah.

Pertimbangan Material, Plating dan Intermodulasi Pasif

Bahan bodi konektor dan kualitas pelapisan secara langsung memengaruhi ketahanan mekanis dan kinerja kelistrikan. Badan kuningan dengan kontak tengah berlapis emas atau perak tetap menjadi pilihan umum pada adaptor SMA, tipe N, dan TNC, karena pelapisan emas menahan oksidasi pada permukaan kontak sementara kuningan memberikan dasar yang stabil untuk siklus penguliran berulang.

Dalam aplikasi stasiun pangkalan dan repeater telekomunikasi, kinerja intermodulasi pasif menjadi perhatian khusus, karena sambungan mekanis yang buruk atau pelapisan yang tidak konsisten dapat menghasilkan produk intermodulasi yang tidak diinginkan yang mengganggu saluran yang berdekatan. Produsen yang melayani sektor ini biasanya menguji adaptor yang sudah jadi pada penganalisis intermodulasi pasif bersama dengan penganalisis jaringan standar sebelum suku cadang dikirim ke pelanggan.

Badan Stainless Steel Versus Kuningan

Bodi baja tahan karat menambahkan ketahanan terhadap korosi untuk penerapan di pesisir atau laut dan lokasi stasiun pangkalan luar ruangan yang terpapar kelembapan dan udara asin, sedangkan bodi kuningan tetap menjadi pilihan standar untuk lingkungan umum dalam ruangan dan laboratorium di mana bobot dan biaya pengerjaan lebih penting daripada ketahanan terhadap korosi ekstrem.

Bekerja Dengan Produsen atau Pemasok Adaptor RF

Memilih produsen adaptor RF melibatkan pemeriksaan lebih dari sekadar nomor komponen pada lembar data. Kemampuan pengujian, konsistensi pelapisan, dan kemampuan untuk mendukung permintaan adaptor RF khusus semuanya menentukan seberapa andal pemasok dapat memenuhi persyaratan frekuensi, daya, dan pemasangan proyek tertentu.

Ningbo Hanson Communication Technology Co., Ltd. adalah salah satu contoh pabrik adaptor RF yang mengoperasikan bengkel permesinan, pelapisan listrik, dan perakitannya sendiri daripada mengalihkan tahap produksi ke vendor terpisah. Perusahaan ini berfokus pada konektor koaksial RF, adaptor, rakitan kabel frekuensi tinggi, dan rakitan kabel intermodulasi rendah, dan bekerja dengan jaringan pemasok yang stabil untuk mendukung produksi internalnya. Produk dari pabrikan semacam ini biasanya digunakan di seluruh stasiun pangkalan komunikasi, peralatan dirgantara, dan rumah perangkat medis, sektor-sektor di mana kinerja kelistrikan yang konsisten di setiap komponen yang dikirim sama pentingnya dengan kesesuaian mekanis.

Saat mengevaluasi pemasok adaptor RF, teknisi biasanya bertanya apakah pabrik dapat mendukung program adaptor RF OEM yang dibuat berdasarkan gambar atau sampel tertentu, apakah peralatan pengujian internal seperti penganalisis jaringan atau penguji intermodulasi pasif tersedia untuk verifikasi komponen yang telah selesai, dan bagaimana pemasok menangani permintaan adaptor RF khusus yang berada di luar konfigurasi katalog standar. Pabrikan yang menjalankan bengkel permesinan dan pelapisan sendiri umumnya memiliki posisi yang lebih baik untuk menerapkan toleransi yang ketat pada keseluruhan proses produksi dibandingkan produsen yang bergantung sepenuhnya pada pemrosesan dari luar.

Praktik Terbaik Pemasangan dan Torsi untuk Adaptor Koaksial RF

Teknik pemasangan yang benar melindungi kualitas sinyal dan masa pakai konektor, dan sebagian besar keausan konektor prematur disebabkan oleh salah satu langkah di bawah ini yang dilewati selama perakitan.

1. Periksa antarmuka perkawinan dari kotoran, kelembapan, atau benang rusak sebelum menyambungkan adaptor apa pun.
2. Sejajarkan konektor secara lurus sebelum memasang benang untuk menghindari pemasangan benang silang pada mur kopling.
3. Kencangkan konektor berulir dengan tangan terlebih dahulu, lalu gunakan kunci momen yang dikalibrasi di mana jenis konektor menentukan nilai torsi.
4. Hindari memelintir kabel itu sendiri saat mengencangkan, karena torsi harus ditransfer melalui mur kopling dan bukan melalui jaket kabel.
5. Dukung bobot kabel di dekat konektor pada instalasi tetap untuk menghindari ketegangan mekanis yang berkelanjutan pada antarmuka.
6. Simpan adaptor yang tidak digunakan dengan tutup pelindung di tempatnya untuk menjaga permukaan kontak bebas dari debu dan kelembapan.

Konektor model bayonet seperti BNC hanya memerlukan gerakan mendorong dan memutar seperempat putaran, dan memaksakan tindakan pengencangan berulir ke antarmuka bayonet dapat merusak slot pengunci daripada meningkatkan sambungan.

Pertanyaan yang Sering Diajukan

• Q1: Apa itu adaptor koaksial RF

  J: Ini adalah badan konektor pendek yang digunakan untuk menggabungkan dua antarmuka koaksial yang berbeda jenis kelamin, kelompok konektor, atau orientasinya, sehingga memungkinkan kabel dan peralatan yang tidak cocok terhubung tanpa rakitan kabel khusus.

• Q2: Untuk apa adaptor koaksial RF jantan ke betina?

  J: Ini mengubah antarmuka laki-laki menjadi antarmuka perempuan atau sebaliknya, biasanya digunakan untuk menggabungkan dua kabel yang diakhiri laki-laki atau untuk memberi jack perempuan titik koneksi laki-laki yang dapat digunakan.

• Q3: Apa itu adaptor flensa 4 lubang

  J: Ini adalah adaptor pemasangan panel dengan flensa empat sekrup, bukan mur berulir tunggal, sehingga memberikan titik pemasangan yang aman dan tidak berputar untuk aplikasi feedthrough sekat dan enclosure.

• Q4: Apa perbedaan antara konektor SMA dan BNC

  J: SMA menggunakan kopling berulir kecil dan mencakup rentang frekuensi yang lebih luas, sedangkan BNC menggunakan kunci bayonet cepat dan umum digunakan pada instrumen bench yang bekerja pada frekuensi lebih rendah.

• Q5: Dapatkah saya menghubungkan kabel SMA ke antena tipe N secara langsung

  J: Tidak secara langsung, karena kedua kelompok konektor berbeda dalam ukuran dan ulir, namun adaptor SMA ke N menjembatani kedua antarmuka tanpa memerlukan rakitan kabel baru.

• Q6: Untuk apa adaptor SMA ke MMCX digunakan

  J: Ini menghubungkan kuncir MMCX kompak, yang umum pada GPS dan modul nirkabel, ke antena atau kabel uji yang diakhiri SMA tanpa menyolder ulang koneksi modul.

• Q7: Apakah Anda produsen langsung atau perusahaan dagang

  J: Ningbo Hanson Communication Technology Co., Ltd. mengoperasikan bengkel permesinan, pelapisan listrik, dan perakitannya sendiri, memproduksi dan memasok produk konektor dan adaptor RF miliknya sendiri.

• Q8: Produk apa yang bisa Anda sediakan

  J: Produk utamanya adalah konektor koaksial RF, adaptor termasuk adaptor koaksial RF jantan ke betina dan konfigurasi adaptor flensa 4 lubang, rakitan kabel frekuensi tinggi, dan rakitan kabel intermodulasi rendah.

• Q9: Dapatkah Anda membuat adaptor RF yang disesuaikan

  A: Ya, permintaan adaptor RF khusus dan adaptor RF OEM dikembangkan dan diproduksi sesuai dengan gambar atau sampel pelanggan.

• Q10: Bagaimana perusahaan Anda memastikan kualitas produk

  J: Setiap proses produksi mencakup inspeksi inline, dan komponen jadi melalui proses inspeksi menyeluruh yang selaras dengan kebutuhan pelanggan, didukung oleh penganalisis jaringan internal dan peralatan pengujian intermodulasi pasif.

• Q11: Ke mana tujuan utama Anda mengekspor barang Anda?

  A: Produk diekspor ke berbagai negara termasuk Amerika Serikat, Jerman, Jepang, Spanyol, Italia, Inggris, Korea Selatan, Australia, dan Kanada.

• Q12: Berapa lama waktu yang dibutuhkan untuk mendapatkan balasan setelah kami mengirimkan pertanyaan

  J: Pertanyaan biasanya dijawab dalam waktu dua belas jam setelah diterima.
