Adaptor RF vs Konektor RF: Apa Bedanya

Adaptor RF vs Konektor RF: Perbedaan Inti

Konektor RF mengakhiri port kabel atau peralatan untuk melengkapi jalur sinyal, sementara konektor RF Adaptor Koaksial RF menggabungkan dua konektor dengan tipe, jenis kelamin, atau standar antarmuka yang berbeda tanpa ada kabel yang berjalan di antara keduanya. Singkatnya, konektor mengakhiri jalur sinyal dan adaptor koaksial menjembatani ketidakcocokan antara dua konektor yang ada.

Perbedaan ini paling penting ketika sebuah proyek melibatkan perangkat keras campuran. Meja uji mungkin menggunakan port SMA pada peralatan pengukuran yang dipasangkan dengan kabel Tipe-N pada perangkat yang diuji, dan Adaptor Koaksial RF yang menutup celah tersebut tanpa membangun kembali salah satu kabel. Konektor, sebaliknya, dipilih pada tahap desain agar sesuai dengan kabel, port, atau gaya pemasangan tertentu sejak awal.

Indeks penggunaan ilustratif dari 100 di seluruh sektor umum yang mengandalkan adaptor dan konektor koaksial RF

Apa yang Dilakukan Konektor RF Dalam Jalur Sinyal

Konektor RF dipasang ke ujung kabel atau langsung ke port peralatan, membentuk hubungan fisik dan listrik yang menjaga sinyal tetap bergerak dengan kehilangan minimal. Seri umum mencakup BNC, TNC, Tipe-N, SMA, dan 7/16 malam, masing-masing dibuat berdasarkan ukuran pin tertentu, pola ulir, dan peringkat impedansi seperti standar adaptor koaksial rf 50 ohm yang banyak digunakan yang ditemukan di sebagian besar peralatan komunikasi dan pengujian.

Mengapa Seri Konektor Tidak Dapat Dipertukarkan

Setiap seri konektor dibuat dengan spesifikasi mekanis dan elektrik tetap, yang berarti port SMA tidak dapat dipasangkan secara langsung dengan ujung kabel Tipe-N tanpa adaptor di antaranya. Rentang frekuensi adalah salah satu perbedaan paling jelas antara rangkaian, karena geometri pin yang lebih kecil umumnya mendukung sinyal frekuensi lebih tinggi dengan kerugian lebih rendah.

Perkiraan rentang frekuensi atas dalam gigahertz untuk seri konektor umum yang digunakan dalam sistem RF

Apa yang Dilakukan Adaptor Koaksial RF Secara Berbeda

Adaptor Koaksial RF adalah komponen pendek bebas kabel yang dibuat untuk menggabungkan dua antarmuka konektor yang tidak cocok. Ini mungkin mengubah satu seri konektor ke seri konektor lainnya, mengganti jenis kelamin dari pria ke wanita, atau mengubah antarmuka lurus ke format sudut kanan atau pemasangan flensa. Karena tidak membawa kabel sendiri, adaptor koaksial biasanya merupakan cara tercepat untuk mengatasi ketidakcocokan antarmuka yang ditemukan selama instalasi atau pengujian.

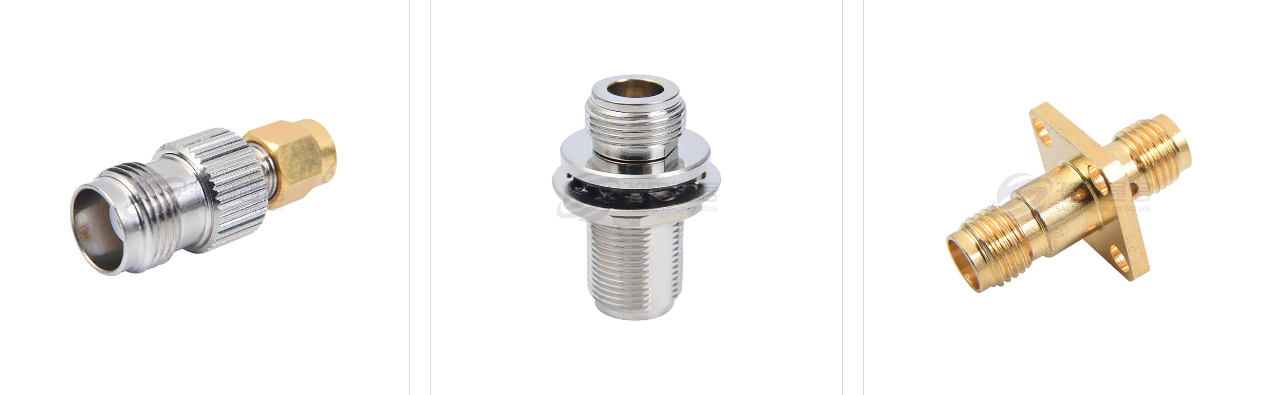

Konfigurasi Adaptor Umum

Adaptor konversi seri yang mengubah satu standar konektor ke standar lainnya, seperti Tipe-N ke SMA
Adaptor perubahan gender yang mengubah pria menjadi wanita atau wanita menjadi wanita untuk seri tertentu
Adaptor sudut kanan yang mengarahkan perutean kabel dalam wadah peralatan yang rapat
Gaya adaptor koaksial pemasangan flensa yang dipasang langsung ke panel peralatan untuk titik koneksi tetap

Pembeli yang mengerjakan jalur pengumpan antena sering kali menentukan adaptor koaksial RF untuk pembuatan sistem antena yang memerlukan sambungan panel tetap untuk memenuhi standar kabel terpisah, sementara lingkungan laboratorium sering kali memerlukan adaptor RF untuk peralatan pengujian gelombang mikro yang memerlukan presisi dan kehilangan penyisipan yang rendah.

Konfigurasi dan Penggunaan Adaptor Koaksial RF Pria Ke Wanita

Jenis kelamin konektor mengacu pada apakah konektor memiliki pin tengah terbuka, yang dikenal sebagai laki-laki, atau soket penerima, yang dikenal sebagai perempuan. SEBUAH Adaptor Koaksial RF Pria Ke Wanita membalikkan gender di salah satu ujung koneksi tanpa memerlukan kabel baru, menjadikannya salah satu jenis adaptor yang paling banyak diminta dalam pekerjaan pemasangan dan perbaikan.

Ketika Adaptor Perubahan Gender Mengatasi Ketidakcocokan

Konfigurasi ini paling sering muncul ketika dua kabel berakhir pada konektor laki-laki dan perlu disambungkan secara langsung, atau ketika jenis kelamin kabel tidak cocok dengan port peralatan yang perlu disambungkan. Daripada mengganti unit kabel, teknisi dapat memasukkan adaptor kecil dan menyelesaikan sambungan di lokasi.

Format adaptor koaksial RF pria ke wanita yang umum dan di mana masing-masing biasanya diterapkan
Format	Perubahan Antarmuka	Aplikasi Khas
Lurus Laki-Laki Ke Perempuan	Serial yang sama, hanya gender	Menggabungkan dua kabel jantan yang diakhiri
Sudut Kanan Pria Ke Wanita	Seri, jenis kelamin, dan sudut yang sama	Penutup ketat dengan jarak bebas kabel terbatas
Seri Silang Pria Ke Wanita	Gabungan seri dan gender	Peralatan campuran dibangun dengan standar yang berbeda

Untuk membandingkan perbedaan Adaptor Koaksial RF dengan konektor dan rakitan kabel lengkap dalam hal kualitas praktis, bagan radar di bawah ini mengurutkan ketiganya dalam hal kontinuitas jalur sinyal, fleksibilitas antarmuka, kesederhanaan pemasangan, ketahanan mekanis, dan cakupan rentang frekuensi.

Skala perbandingan dari nol hingga sepuluh untuk konektor RF, adaptor koaksial RF, dan rakitan kabel di seluruh prioritas umum

Adaptor Flange 4 Lubang: Aplikasi Pemasangan Panel

A Adaptor Flensa 4 Lubang menggunakan empat lubang pemasangan yang disusun mengelilingi badan konektor sehingga dapat dibaut langsung ke panel peralatan atau sekat. Hal ini menciptakan titik sambungan yang tetap dan tahan getaran daripada sambungan kabel mengambang bebas, yang penting dalam peralatan yang sering mengalami pergerakan, perubahan suhu, atau paparan di luar ruangan.

Dimana Gaya Pemasangan Ini Biasanya Digunakan

Peralatan stasiun pangkalan, panel ruang angkasa, dan rak peralatan pengujian biasanya menggunakan adaptor flensa 4 lubang karena pola baut menjaga konektor tetap sejajar dalam siklus penyambung dan pemutusan kabel yang berulang. Jarak baut distandarisasi dalam seri konektor tertentu, sehingga pemotongan panel dapat direncanakan sebelum perangkat keras tiba di lokasi. Gaya flensa ini sering berpasangan dengan antarmuka Tipe-N dan 7/16 DIN pada stasiun pangkalan, dan dengan antarmuka SMA atau TNC pada panel pengujian dan pengukuran yang lebih kecil.

Merencanakan Potongan Panel di Sekitar Adaptor Flange

Ketebalan panel dan jarak lubang baut harus sesuai dengan spesifikasi flensa sebelum pemasangan, karena potongan yang tidak cocok dapat membuat konektor miring atau tidak dapat menempel sepenuhnya pada permukaan panel. Mengonfirmasi dimensi ini dengan pemasok sebelum memotong panel akan menghindari pengerjaan ulang di kemudian hari dalam jadwal pemasangan.

Membandingkan Adaptor Koaksial RF, Konektor RF, dan Rakitan Kabel

Ketiga komponen ini sering dikelompokkan bersama, meskipun masing-masing memainkan peran berbeda dalam jalur sinyal. Tabel di bawah ini menguraikan fungsi utama dan kasus penggunaan umumnya.

Perbandingan umum konektor RF, adaptor koaksial RF, dan rakitan kabel dalam jalur sinyal tipikal
Komponen	Fungsi Utama	Kasus Penggunaan Khas	Diperlukan Kabel
Konektor RF	Mengakhiri kabel atau port untuk menyelesaikan jalur sinyal	Ujung kabel, port peralatan, terminal antena	Terlampir secara langsung
Adaptor Koaksial RF	Menggabungkan dua jenis konektor yang tidak cocok tanpa kabel	Konversi antarmuka antara standar yang berbeda	Tidak
Perakitan Kabel	Membawa sinyal antara dua titik yang terpisah	Jalur jarak jauh dan jaringan stasiun pangkalan	Ya

Bagaimana Memilih Antara Adaptor Dan Konektor Untuk Suatu Proyek

Sebagian besar keputusan pengadaan bergantung pada apakah ketidakcocokan antarmuka sudah ada atau apakah sistem sedang dirancang dari awal. Poin-poin berikut membantu memisahkan kedua situasi tersebut.

Jika kabel sudah berakhir pada satu jenis konektor dan peralatan menggunakan jenis konektor lain, Adaptor Koaksial RF menutup celah tersebut secara langsung
Jika rakitan kabel baru sedang dibuat, konektor harus dipilih agar sesuai dengan port peralatan sejak awal
Untuk peralatan yang dipasang di panel, Adaptor Flensa 4 Lubang menjaga antarmuka tetap sementara kabel tetap dapat dilepas
Untuk pekerjaan frekuensi tinggi seperti aplikasi adaptor rf frekuensi tinggi, pencocokan impedansi dan seri konektor lebih penting daripada pengaturan pengujian frekuensi rendah

Frekuensi Dan Impedansi Masih Diutamakan

Terlepas dari apakah komponen tersebut berupa adaptor atau konektor, impedansi dan peringkat frekuensi tetap menjadi titik awal untuk pemilihan apa pun. Sebagian besar sistem komunikasi dan pengujian melakukan standarisasi pada impedansi 50 ohm, jadi mengonfirmasi bahwa adaptor RF untuk peralatan pengujian gelombang mikro atau adaptor RF untuk peralatan komunikasi 5G cocok dengan impedansi sistem lainnya untuk menghindari masalah refleksi dan kehilangan sinyal di kemudian hari dalam pengaturan.

Sumber Adaptor Koaksial RF Dari Produsen

Pembeli yang bekerja dengan pemasok adaptor koaksial RF biasanya mencari seri konektor yang konsisten, gender yang fleksibel dan konfigurasi pemasangan, serta dukungan untuk pembuatan khusus proyek. Pengadaan dari produsen adaptor koaksial rf khusus menjadi sangat berguna ketika suatu proyek memerlukan konfigurasi yang berada di luar daftar katalog standar, seperti pola baut flensa tertentu atau konversi seri yang tidak umum.

Ningbo Hanson Communication Technology Co., Ltd. adalah Produsen Adaptor Koaksial RF Pria Ke Wanita Cina dan Pabrik Adaptor Flange 4 Lubang Grosir, dengan pengalaman lebih dari 30 tahun di konektor koaksial RF, adaptor, dan rakitan kabel. Perusahaan mengoperasikan bengkel permesinan, bengkel pelapisan listrik, dan bengkel perakitan sendiri, didukung oleh jaringan pemasok yang stabil. Produk inti mencakup konektor koaksial RF, adaptor, rakitan kabel frekuensi tinggi, dan rakitan kabel intermodulasi rendah, serta rakitan yang disesuaikan untuk kebutuhan spesifik proyek. Produk-produk ini melayani aplikasi dirgantara, stasiun pangkalan komunikasi, dan peralatan medis, serta bidang teknis lainnya.

Permintaan akan Adaptor Koaksial RF cenderung mengikuti aktivitas pembangunan jaringan dibandingkan tetap datar sepanjang tahun, terutama pada siklus penerapan infrastruktur 5G. Bagan garis di bawah mencerminkan pola permintaan umum berdasarkan aliran pesanan umum yang terkait dengan aktivitas perluasan jaringan terkini.

Indeks permintaan relatif selama dua belas bulan, mencerminkan pola umum yang terkait dengan aktivitas penerapan jaringan

Pertimbangan Praktis Saat Mencari Adaptor Koaksial RF Kustom

Beberapa pemeriksaan cenderung membuat keputusan pengadaan lebih lancar, baik pesanannya berupa konfigurasi tunggal atau pengaturan pasokan berkelanjutan.

1

Konfirmasikan seri konektor yang tepat di kedua sisi antarmuka, karena konektor yang serupa secara visual dari seri berbeda jarang kompatibel tanpa adaptor.

2

Cocokkan impedansi di seluruh jalur sinyal, pertahankan adaptor koaksial rf 50 ohm dipasangkan dengan peralatan yang dibuat dengan standar yang sama.

3

Tentukan jenis kelamin dan gaya pemasangan dengan jelas, terutama untuk pesanan Adaptor Flensa 4 Lubang yang pola baut dan ketebalan panelnya memengaruhi kesesuaian.

4

Bagikan rentang frekuensi yang diinginkan terlebih dahulu, karena komponen yang diberi peringkat untuk penggunaan frekuensi lebih rendah mungkin tidak bekerja dengan baik dalam aplikasi adaptor rf frekuensi tinggi.

Bekerja Dengan Pemasok Pada Pembuatan Khusus

Berbagi gambar, sampel referensi, atau nomor komponen konektor yang ada di awal proses pengadaan membantu produsen memastikan kompatibilitas sebelum produksi dimulai, sehingga mengurangi kemungkinan konfigurasi yang tidak cocok tiba di lokasi.

Pertanyaan yang Sering Diajukan

Apa perbedaan antara adaptor RF dan konektor RF

Adaptor Koaksial RF menggabungkan dua konektor yang tidak cocok tanpa kabel, sedangkan konektor RF mengakhiri kabel atau port untuk melengkapi jalur sinyal.

Apa yang dilakukan adaptor koaksial RF pria ke wanita

Adaptor Koaksial RF Pria Ke Wanita membalikkan jenis kelamin konektor pada salah satu ujung koneksi, membiarkan dua kabel terminasi pria bergabung tanpa unit kabel baru.

Untuk apa adaptor flensa 4 lubang digunakan

Adaptor Flensa 4 Lubang dibaut ke panel peralatan menggunakan empat lubang pemasangan, menciptakan titik koneksi tetap untuk stasiun pangkalan dan pembuatan peralatan pengujian.

Dapatkah adaptor koaksial RF disesuaikan untuk aplikasi tertentu

Produsen adaptor koaksial rf khusus biasanya dapat menyesuaikan seri, jenis kelamin, dan gaya pemasangan berdasarkan gambar proyek atau sampel referensi.

Berapa jumlah pesanan yang biasanya didukung oleh produsen adaptor koaksial RF

Bekerja sama dengan produsen adaptor RF yang diandalkan pembeli Cina, jumlah pesanan sering kali disesuaikan berdasarkan kompleksitas bagian dan ketersediaan bahan untuk setiap konfigurasi.

Bagaimana produsen memeriksa kualitas adaptor koaksial RF sebelum pengiriman

Pemeriksaan umumnya dilakukan pada pemeriksaan material yang masuk, pemeriksaan proses produksi, dan tahap pemeriksaan akhir sebelum suku cadang dikemas untuk pengiriman.
