Apa Itu Konektor Tersegel Hermetis dan Mengapa Itu Penting

Jawaban Singkat: Apa Itu Konektor Tersegel Hermetik

A konektor yang tertutup rapat adalah konektor yang dibuat dengan segel kaca-ke-logam atau sinter kaca permanen di sekitar kontaknya, sehingga menciptakan penghalang kedap gas yang menjaga kelembapan, gas, dan kontaminan agar tidak masuk ke dalam wadah yang tertutup rapat. Hal ini penting dalam elektronik dengan keandalan tinggi karena sistem seperti peralatan luar angkasa, satelit, stasiun pangkalan komunikasi, elektronik bawah laut, dan perangkat medis sering kali bergantung pada pemeliharaan atmosfer internal yang stabil, dan bahkan jalur kebocoran yang sangat kecil pun dapat menyebabkan korosi, degradasi sinyal, atau kegagalan total selama masa pakai produk.

Inti dari metode penyegelan ini adalah Insulator Tersegel Kaca RF , badan insulasi kaca menyatu yang mengisolasi pin kontak tengah secara elektrik dan membentuk segel fisik pada kulit terluar. Bagian di bawah menjelaskan cara kerjanya, lokasi penerapannya, dan perbandingannya dengan konektor standar yang tidak kedap udara.

Konektor kedap udara mengandalkan segel kaca atau kaca-keramik yang menyatu, bukan paking elastomer.
Insulator Tertutup Sinter Kaca RF menyediakan isolasi listrik dan penyegelan kedap gas dalam satu komponen.
Konektor kedap udara biasanya ditentukan untuk wadah vakum, bertekanan, atau tertutup rapat bagi lingkungan.
Konektor standar biasanya mengandalkan segel yang lebih lembut yang lebih cocok untuk lingkungan sehari-hari dan non-ekstrim.

Cara Kerja Konektor Tertutup Hermetik

Pada konektor tertutup rapat, pin kontak tengah melewati isolator kaca atau kaca-keramik yang menyatu langsung ke cangkang logam menggunakan panas selama pembuatan. Saat kaca mendingin, ia membentuk ikatan terus menerus dan bebas rongga dengan pin dan badan logam di sekitarnya, yang sering digambarkan sebagai a konektor bersegel kaca ke logam konstruksi. Tidak seperti paking karet atau silikon, segel kaca yang menyatu ini tidak bergantung pada kompresi atau elastisitas untuk mempertahankan segelnya, yang merupakan salah satu alasan segel kedap udara cenderung bertahan dalam jangka waktu pemakaian yang lama dan perubahan suhu yang besar.

Karena kaca disinter, atau dilebur di bawah panas yang terkendali, menjadi struktur padat dan tidak berpori, isolator yang dihasilkan menahan penetrasi gas dan kelembapan jauh lebih efektif dibandingkan insulasi polimer biasa yang digunakan pada konektor standar. Proses sintering ini juga menjadi alasan mengapa industri sering menyebut komponen ini sebagai Insulator Tertutup Sinter Kaca RF ketika digunakan secara khusus di dalam konektor hermetik koaksial RF.

Elemen Inti Mekanisme Penyegelan

Cangkang atau wadah logam yang membentuk batas luar segel
Pin kontak tengah melewati isolator kaca
Badan kaca atau kaca-keramik yang menyatu mengikat pin ke cangkang
Sambungan las atau braze yang menempelkan sisipan tersegel ke badan konektor atau dinding rumah

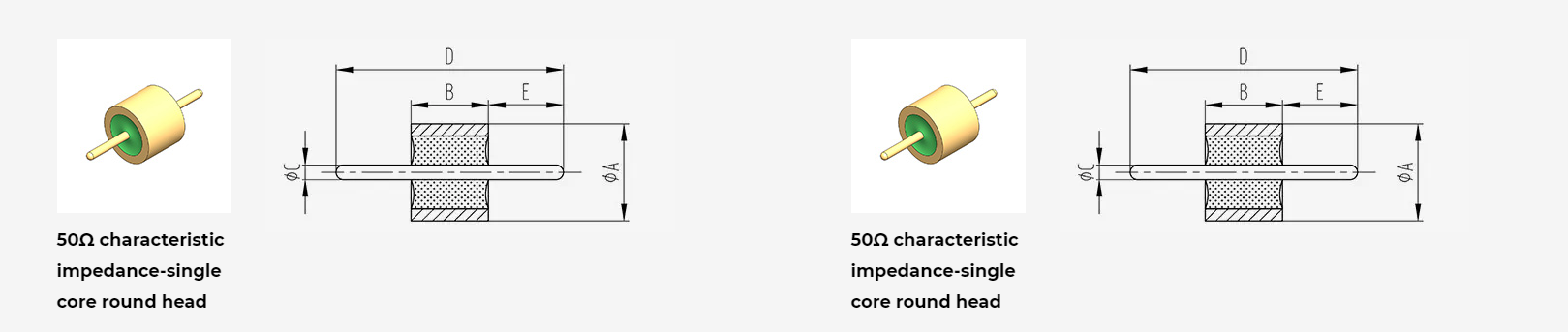

Apa Itu Insulator Tersegel Kaca RF

Sebuah Insulator Tersegel Kaca RF adalah komponen kaca yang menyatu di dalam konektor kedap udara RF yang memisahkan konduktor tengah dari kulit terluar sekaligus membentuk segel kedap gas. Selama pembuatan, bubuk kaca atau cincin kaca yang telah dibentuk sebelumnya ditempatkan di sekitar pin tengah di dalam cangkang konektor, kemudian dipanaskan hingga kaca meleleh dan menyatu dengan pin dan cangkang, membentuk struktur insulasi dan penyegelan padat setelah dingin.

Karena komponen ini harus menjaga jarak dielektrik yang terkontrol untuk kinerja frekuensi radio sekaligus memiliki segel kedap udara, terkadang komponen ini dipasarkan dengan istilah terkait seperti konektor RF bersegel kaca insulasi atau sekadar sisipan kaca kedap udara. Geometri isolator, komposisi kaca, dan diameter pin semuanya memengaruhi kontrol impedansi, itulah sebabnya komponen kedap udara RF biasanya dirancang dan diuji sebagai sistem kelistrikan dan mekanis yang serasi, bukan sebagai bagian terpisah.

Mengapa Kaca Dipilih Dibandingkan Bahan Isolasi Lainnya

Kaca membentuk segel yang kontinyu dan tidak berpori jika menyatu dengan logam dengan benar
Kaca mempertahankan sifat dielektrik yang stabil pada rentang suhu yang luas
Segel kaca-ke-logam tidak bergantung pada kompresi, sehingga tidak mudah mengalami relaksasi segel seiring berjalannya waktu
Kaca sinter mendukung kontrol dimensi ketat yang diperlukan untuk impedansi RF yang konsisten

Konektor Hermetik vs Standar: Tabel Perbandingan Fitur

Tabel di bawah menguraikan perbedaan umum antara konektor yang tertutup rapat dan konektor standar yang tidak kedap udara. Performa sebenarnya bergantung pada desain spesifik, bahan, dan pengujian yang diterapkan oleh pabrikan.

Perbandingan umum konektor tertutup rapat dan karakteristik konektor standar.
Fitur	Konektor Tersegel Hermetis	Konektor Standar
Metode Penyegelan	Kaca menyatu atau segel kaca-keramik	Gasket elastomer atau cincin-O
Ketahanan terhadap Gas dan Kelembapan	Segel yang sangat tinggi dan kedap gas	Sedang, tergantung kondisi gasket
Kompatibilitas Vakum	Sangat cocok untuk lingkungan vakum	Terbatas, segel dapat rusak dalam kondisi vakum
Kisaran Suhu	Lebar, stabil pada titik ekstrem	Lebih sempit, dibatasi oleh bahan paking
Aplikasi Khas	Dirgantara, satelit, peralatan medis, stasiun pangkalan RF	Elektronik umum dalam ruangan dan luar ruangan ringan
Stabilitas Segel Jangka Panjang	Umumnya stabil, tidak ada relaksasi kompresi	Dapat menurun seiring bertambahnya usia bahan paking

Kinerja Penyegelan Dibandingkan

Bagan di bawah menyajikan perbandingan relatif dan ilustratif antara konektor yang tertutup rapat dengan konektor standar pada empat faktor kinerja yang umum dibahas.

Konektor yang tertutup rapat cenderung mendapat skor tinggi pada keempat faktor, terutama karena segel kaca yang menyatu tidak bergantung pada kompresi yang sedang berlangsung agar tetap kedap gas. Konektor standar masih dapat bekerja dengan baik dalam pengaturan tujuan umum, namun kinerja penyegelannya lebih terkait erat dengan kondisi paking, torsi pemasangan, dan paparan lingkungan dari waktu ke waktu.

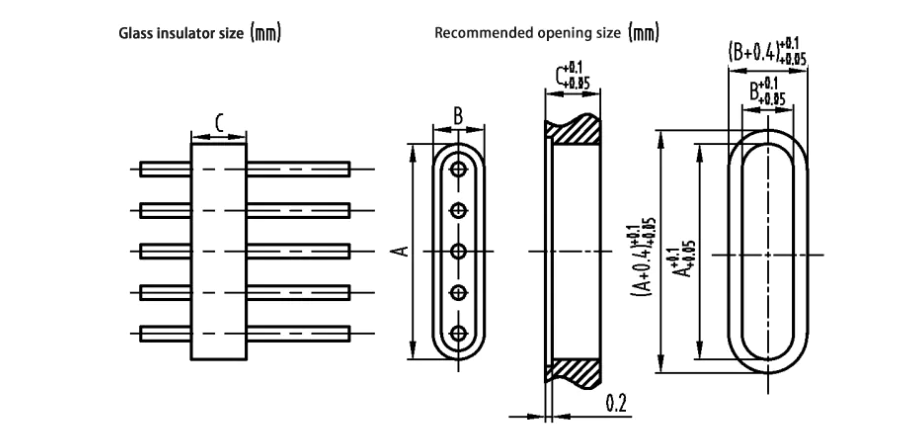

Struktur Konektor Hermetik Dijelaskan

Ilustrasi di bawah menguraikan tata letak struktural umum dari konektor RF yang tertutup rapat, menunjukkan bagaimana kulit terluar, segel kaca, dan pin tengah berhubungan satu sama lain.

Membaca Tata Letak Konektor Hermetik

Dalam tata letak ini, cangkang logam membentuk batas luar rakitan yang disegel, sedangkan segel sinter kaca berada di dalam cangkang, mengikat langsung ke wadah dan pin kontak tengah. Flensa pemasangan memungkinkan konektor dilas atau dibrazing ke dinding rumah atau sekat, dan ujung kawin menyediakan antarmuka RF untuk menghubungkan rakitan kabel. Ini adalah pengaturan dasar yang sama yang digunakan dalam a konektor feedthrough RF kedap udara , yang tujuannya adalah meneruskan sinyal RF melintasi dinding tertutup tanpa merusak penghalang kedap gas.

Dimana Konektor Tertutup Hermetik Digunakan

Konektor yang tertutup rapat paling sering muncul dalam sistem yang memerlukan atmosfer internal yang terkendali, ruang hampa, atau masa pakai yang lama tanpa pengawasan. Bagan kolom di bawah mengilustrasikan pola penggunaan umum dan tidak persis di seluruh sektor umum.

Sebuah Konektor kedap udara RF sering kali ditentukan dalam sistem ruang angkasa dan satelit, di mana komponen harus bertahan dari getaran peluncuran, paparan vakum, dan siklus termal ekstrem tanpa kegagalan fungsional. Stasiun pangkalan komunikasi dan infrastruktur RF juga mengandalkan konektor kedap udara untuk melindungi jalur RF yang sensitif dari masuknya kelembapan di lemari luar ruangan, sementara peralatan medis menggunakan prinsip penyegelan serupa untuk melindungi perangkat elektronik sensitif di dalam wadah tertutup. Sistem pertahanan dan peralatan bawah laut atau minyak dan gas melengkapi bidang penerapan umum, keduanya bergantung pada integritas segel jangka panjang di lingkungan yang menuntut.

Pertimbangan Kinerja dan Keandalan Lingkungan

Suhu ekstrem adalah salah satu faktor stres yang paling umum digunakan untuk mengevaluasi kinerja penyegelan konektor. Bagan garis di bawah menunjukkan tren umum tentang bagaimana kinerja penyegelan cenderung berubah pada rentang suhu pengoperasian yang luas.

Konektor yang tertutup rapat cenderung mempertahankan kinerja yang relatif stabil pada rentang suhu pengoperasian yang luas, karena segel kaca yang menyatu tidak bergantung pada pemulihan elastis seperti halnya paking karet. Konektor standar dapat bekerja dengan baik dalam rentang suhu sedang namun sering kali menunjukkan penurunan kinerja penyegelan yang lebih tajam saat kondisi bergerak menuju suhu ekstrem.

Perbandingan Multi-Faktor

Bagan radar di bawah ini menyatukan beberapa faktor keandalan sekaligus, membandingkan ketahanan terhadap kelembapan, kompatibilitas vakum, stabilitas suhu, ketahanan getaran, keandalan jangka panjang, dan konsistensi sinyal RF.

Dari sebagian besar faktor ini, konektor yang tertutup rapat cenderung memiliki keunggulan, terutama dalam hal ketahanan terhadap kelembapan, kompatibilitas vakum, dan keandalan jangka panjang. Konektor standar masih bisa menjadi pilihan yang masuk akal untuk lingkungan yang tidak terlalu menuntut di mana kinerja penyegelan tambahan tidak diperlukan untuk aplikasi tersebut.

Ikhtisar Proses Manufaktur

Meskipun langkah-langkah proses yang tepat bervariasi menurut produsen dan desain konektor, sebagian besar segel kedap udara dari kaca-ke-logam mengikuti urutan yang hampir sama selama produksi.

Cangkang logam, pin tengah, dan bahan kaca disiapkan dan dibersihkan sesuai toleransi yang diperlukan.
Serbuk kaca, bentuk awal kaca, atau cincin kaca ditempatkan di sekeliling pin di dalam cangkang.
Rakitan dipanaskan dalam siklus tungku terkontrol hingga kaca menyatu dengan pin dan cangkang.
Rakitan didinginkan dalam kondisi terkendali untuk mengurangi tekanan pada antarmuka kaca dan logam.
Sisipan yang disegel diuji kedap udaranya, biasanya menggunakan metode deteksi kebocoran helium, bersama dengan pemeriksaan kinerja kelistrikan dan RF.
Sisipan kedap udara yang telah selesai dilas, dibrazing, atau diintegrasikan ke dalam konektor akhir atau rumah feedthrough.

Pendekatan umum ini berlaku baik produk akhir berupa konektor bersegel kaca ke logam sederhana untuk feedthrough dasar atau konektor kedap udara khusus yang lebih kompleks yang dirancang untuk antarmuka RF dan konfigurasi pemasangan tertentu.

Cara Memilih Konektor Tertutup Hermetik untuk Aplikasi Anda

Langkah-langkah berikut menguraikan cara praktis untuk melakukan pendekatan pemilihan konektor untuk sistem atau enclosure tertentu.

Identifikasi lingkungan pengoperasian, termasuk kisaran suhu, kondisi tekanan, dan apakah paparan vakum diperkirakan terjadi.
Konfirmasikan persyaratan RF atau kinerja listrik, termasuk impedansi, rentang frekuensi, dan jenis sinyal.
Tinjau konfigurasi pemasangan yang diperlukan, seperti feedthrough sekat, pemasangan panel, atau badan konektor in-line.
Diskusikan jumlah pin, jarak kontak, dan ukuran cangkang dengan pabrikan untuk mencocokkan konektor dengan ruang yang tersedia.
Tanyakan tentang metode pengujian hermetisitas yang digunakan selama produksi, seperti deteksi kebocoran helium, untuk memahami bagaimana kinerja penyegelan diverifikasi.
Pertimbangkan apakah desain konektor kedap udara khusus diperlukan agar sesuai dengan housing yang ada atau antarmuka RF yang tidak biasa.

Tentang Ningbo Hanson Communication Technology Co., Ltd.

Ningbo Hanson Komunikasi Technology Co, Ltd adalah produsen konektor yang tertutup rapat berbasis di Cina, yang mengkhususkan diri dalam produksi, pemrosesan, dan perdagangan komponen komunikasi. Perusahaan ini memiliki lebih dari 30 tahun pengalaman gabungan dalam konektor koaksial RF, adaptor, dan rakitan kabel, didukung oleh bengkel permesinan, bengkel pelapisan listrik, dan bengkel perakitan miliknya sendiri, serta sekelompok pemasok mapan.

Produk utama meliputi konektor koaksial RF, adaptor, rakitan kabel frekuensi tinggi, dan rakitan kabel intermodulasi rendah, di samping kemampuan khusus sebagai produsen Insulator Tertutup Kaca RF untuk aplikasi hermetik dan feedthrough RF. Perusahaan juga menawarkan layanan desain konektor kedap udara khusus untuk membantu pelanggan memenuhi persyaratan pemasangan, konfigurasi pin, dan antarmuka RF tertentu. Produk dari Ningbo Hanson Communication Technology Co., Ltd. digunakan di bidang kedirgantaraan, stasiun pangkalan komunikasi, peralatan medis, dan bidang teknologi tinggi lainnya, didukung oleh tim teknik yang berfokus pada peningkatan proses berkelanjutan.

Pertanyaan yang Sering Diajukan

Pertanyaan umum yang ditanyakan oleh teknisi dan pembeli tentang konektor yang tertutup rapat.
Q1: Apa yang dimaksud dengan konektor yang tertutup rapat Konektor yang tertutup rapat adalah konektor yang dibuat dengan kaca menyatu atau segel kaca-keramik di sekitar kontaknya, membentuk penghalang kedap gas yang mencegah uap air dan gas memasuki wadah yang tertutup rapat.	Q2: Bagaimana cara kerja konektor kedap udara Pin tengah melewati isolator kaca yang menyatu dengan cangkang logam selama pembuatan, menciptakan segel padat dan tidak berpori yang tidak bergantung pada kompresi agar tetap kedap gas.
Q3: Untuk apa konektor kedap udara digunakan Mereka digunakan dalam aplikasi yang memerlukan atmosfer internal terkendali atau integritas segel jangka panjang, termasuk sistem ruang angkasa, satelit, stasiun pangkalan komunikasi, dan peralatan medis.	Q4: Mengapa menggunakan konektor bersegel kaca Konektor bersegel kaca menahan penetrasi kelembapan dan gas lebih efektif dibandingkan desain berbasis paking dan cenderung mempertahankan kinerja stabil pada rentang suhu yang luas.
Q5: Apa itu teknologi penyegelan kaca-ke-logam Penyegelan kaca-ke-logam adalah proses manufaktur di mana kaca menyatu di bawah panas langsung ke pin dan cangkang logam, membentuk segel isolasi kedap gas yang permanen.	Q6: Apa itu penyegelan kedap udara RF Penyegelan hermetis RF mengacu pada penyegelan kaca-ke-logam yang diterapkan secara khusus pada konektor koaksial RF, di mana isolator yang disegel juga harus mempertahankan impedansi terkontrol untuk kinerja sinyal.
Q7: Perbedaan antara konektor kedap udara dan standar Konektor kedap udara menggunakan segel kaca yang menyatu untuk kinerja kedap gas, sedangkan konektor standar biasanya menggunakan paking elastomer yang lebih cocok untuk lingkungan tujuan umum.	Q8: Bagaimana feedthrough kedap udara diproduksi Feedthrough hermetis dibuat dengan meleburkan kaca di sekitar pin tengah di dalam cangkang logam di bawah panas yang terkendali, kemudian menguji bagian akhir untuk mengetahui hermetisitas dan kinerja kelistrikannya.
