Apa itu konektor koaksial RF?

1. FungSi sebuah Konektor Koaksial RF
Konektor koaksial RF adalah komponen elektronik utama yang digunakan untuk mengirimkan sinyal frekuensi tinggi. Mereka terutama digunakan untuk menyambungkan kabel koaksial ke perangkat dengan andal, memastikan transmisi sinyal RF yang efisien dan stabil, sehingga memastikan transmisi sinyal yang stabil dan andal. Konektor koaksial RF biasanya digunakan pada peralatan komunikasi, televisi, penyiaran, jaringan nirkabel, dan bidang lainnya. Fungsi intinya adalah untuk menjaga integritas sinyal, mengurangi kehilangan dan interferensi transmisi, dan memberikan pencocokan impedansi yang baik, memungkinkan transmisi sinyal frekuensi tinggi dengan lancar dalam aplikasi seperti sistem komunikasi, peralatan uji, radar, dan antena.

Konektor koaksial RF memainkan peran penting dalam komunikasi nirkabel, ruang angkasa, elektronik militer, dan peralatan medis. Misalnya, di stasiun pangkalan 5G, mereka menghubungkan antena dan modul RF, memastikan transmisi dan penerimaan sinyal berkualitas tinggi. Dalam peralatan pengujian dan pengukuran, mereka terhubung ke penganalisis spektrum atau penganalisis jaringan, memastikan data pengujian akurat. Dalam komunikasi satelit dan sistem radar, mereka harus tahan terhadap kondisi lingkungan yang keras sambil mempertahankan transmisi sinyal yang stabil.

Konektor koaksial RF biasanya menggunakan struktur berpelindung logam, dengan konduktor bagian dalam mentransmisikan sinyal dan konduktor luar menyediakan pelindung elektromagnetik untuk mencegah interferensi eksternal dan kebocoran sinyal. Konektor berkualitas tinggi memiliki fitur kehilangan penyisipan yang rendah, efektivitas pelindung yang tinggi, ketahanan terhadap korosi, dan ketahanan getaran, serta dapat mengakomodasi rentang frekuensi yang beragam (dari frekuensi rendah hingga gelombang milimeter). Selain itu, tergantung pada kebutuhan aplikasi, konektor dapat mengadopsi berbagai gaya antarmuka, seperti threaded (SMA), snap-on (BNC), atau push-pull (MCX), untuk memenuhi persyaratan kekuatan mekanik dan kenyamanan berbagai skenario. Konektor koaksial RF adalah komponen penting dalam sistem elektronik frekuensi tinggi. Kinerjanya berdampak langsung pada stabilitas dan efisiensi seluruh tautan komunikasi, menjadikannya komponen penting untuk pengoperasian yang tepat dari teknologi nirkabel modern, peralatan pertahanan, dan otomasi industri.

Prinsip pengoperasian konektor koaksial RF didasarkan pada karakteristik perambatan gelombang elektromagnetik dalam struktur konduktor konsentris. Melalui struktur koaksial yang dirancang secara tepat, mereka mencapai transmisi sinyal frekuensi tinggi dengan kehilangan rendah dan ketelitian tinggi. Prinsip intinya adalah menciptakan saluran transmisi medan elektromagnetik tertutup: konduktor tengah membawa arus sinyal, sedangkan konduktor luar bertindak sebagai pelindung elektromagnetik, dipisahkan oleh dielektrik isolasi yang mempertahankan impedansi konstan. Ketika sinyal listrik frekuensi tinggi disuntikkan ke dalam konduktor bagian dalam, sinyal tersebut membangkitkan gelombang elektromagnetik transversal (gelombang TEM) dalam media isolasi antara konduktor dalam dan luar. Energi elektromagnetik ini dibatasi secara ketat pada ruang koaksial, yang secara efektif menekan kehilangan radiasi sinyal dan gangguan eksternal. Antarmuka mekanis konektor memastikan kontinuitas konduktor dan pencocokan impedansi melalui kontak yang tepat, mencegah pantulan sinyal pada titik koneksi karena perubahan impedansi, yang pada akhirnya memastikan transmisi sinyal frekuensi tinggi yang stabil antar perangkat. Desain struktural ini memungkinkan konektor koaksial RF menjaga integritas sinyal yang sangat baik bahkan di lingkungan frekuensi tinggi tingkat gigahertz.

Desain inti konektor koaksial RF didasarkan pada teori saluran transmisi koaksial, yang memanfaatkan distribusi medan elektromagnetik antara konduktor dalam dan luar untuk mencapai transmisi sinyal:

Konduktor tengah (konduktor bagian dalam): Mengirimkan sinyal frekuensi tinggi dan biasanya terbuat dari bahan tembaga atau berlapis emas untuk mengurangi kerugian resistif.
Konduktor luar (pelindung): Menutup konduktor dalam, menyediakan pelindung elektromagnetik untuk mencegah gangguan sinyal dan kebocoran radiasi.
Media isolasi (lapisan dielektrik): Memisahkan konduktor dalam dan luar, menjaga impedansi stabil (biasanya 50Ω atau 75Ω), dan mengurangi pantulan sinyal.
Mekanisme sambungan: Gunakan konektor berulir (misalnya SMA), snap-on (misalnya BNC), atau konektor dorong-tarik (misalnya MCX) untuk memastikan stabilitas mekanis dan kontak listrik yang baik.

Ketika konektor dipasangkan dengan benar, sinyal ditransmisikan melalui konduktor dalam, dan konduktor luar membentuk loop tertutup, memastikan kontinuitas impedansi selama transmisi sinyal dan mengurangi rasio gelombang berdiri (VSWR) dan kerugian penyisipan.

2.Fitur dan Keunggulan Konektor Koaksial RF
Konektor koaksial RF, sebagai komponen inti transmisi sinyal frekuensi tinggi, telah menunjukkan keunggulan signifikan dalam kinerja, keandalan, dan kemampuan beradaptasi karena struktur dan desain materialnya yang unik. Keunggulannya terutama tercermin dalam aspek-aspek berikut:

(1). Kinerja transmisi frekuensi tinggi
Cakupan pita lebar: mendukung rentang frekuensi yang sangat luas dari gelombang DC hingga gelombang milimeter (di atas 40GHz), memenuhi kebutuhan aplikasi frekuensi tinggi seperti 5G dan komunikasi satelit.
Kehilangan penyisipan rendah: menggunakan bahan yang sangat konduktif (seperti konduktor dalam berlapis emas) dan media insulasi kerugian dielektrik yang rendah untuk mengurangi redaman sinyal secara signifikan.
Pencocokan impedansi yang sangat baik: impedansi karakteristik 50Ω atau 75Ω yang dikontrol secara ketat meminimalkan pantulan sinyal.
(2). Keandalan dan stabilitas
Pelindung elektromagnetik yang kuat: struktur pelindung logam multi-lapis (seperti penguncian berulir, cangkang logam) secara efektif menekan interferensi elektromagnetik (EMI) dan kebocoran RF.
Daya tahan mekanis yang tinggi: antarmuka kontak yang dibuat dengan mesin presisi (seperti desain pin elastis) memastikan kontak yang stabil setelah ribuan pemasangan dan pencabutan. Kemampuan beradaptasi lingkungan yang luas: Tersedia perawatan khusus opsional seperti tahan air (IP67), tahan suhu tinggi (-65℃~ 165℃), dan tahan semprotan garam, sehingga cocok untuk lingkungan yang keras seperti militer dan ruang angkasa.
(3). Beragam desain beradaptasi dengan berbagai skenario

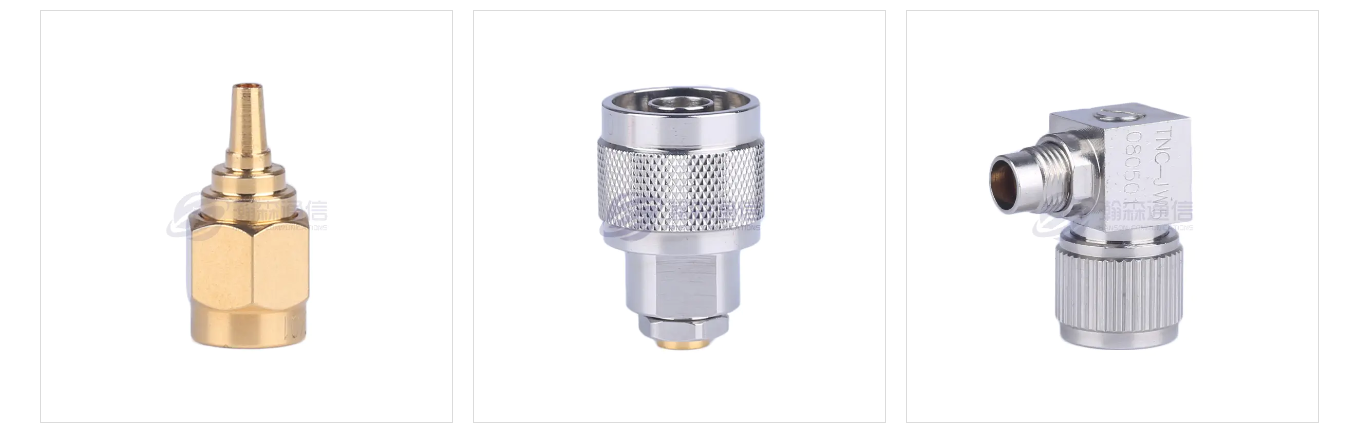

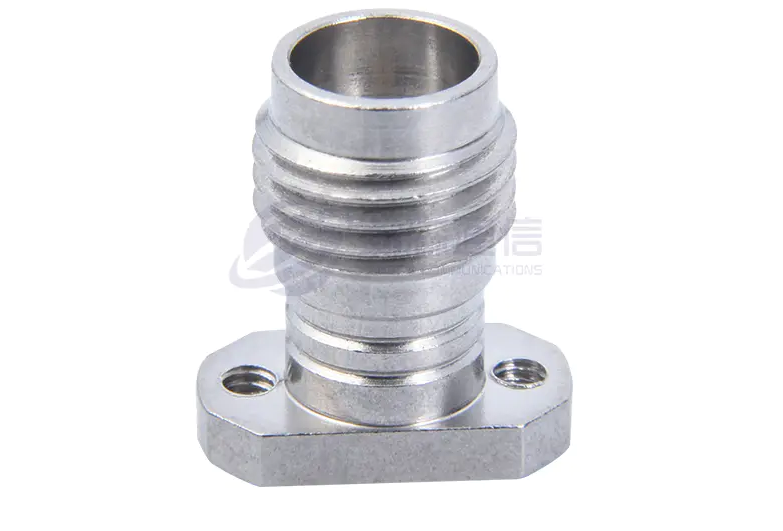

Jenis antarmuka yang kaya: termasuk berulir (SMA, tipe N), snap-on (BNC), push-pull (MCX/MMCX), dll., untuk memenuhi kebutuhan instalasi yang berbeda.
Kapasitas daya fleksibel: Dapat disesuaikan dari daya rendah hingga daya tinggi tingkat kilowatt, dapat disesuaikan dengan skenario beban berbeda seperti stasiun pangkalan komunikasi dan radar.
Tren miniaturisasi: Dengan berkembangnya 5G dan Internet of Things, konektor mikro mencapai transmisi berkinerja tinggi dalam ruang terbatas.
(4). Kenyamanan dan standardisasi
Desain koneksi cepat: Misalnya, pengoperasian snap-on satu tangan pada beberapa produk dapat sangat meningkatkan efisiensi pemasangan.
Kompatibilitas standar internasional: Mematuhi standar internasional seperti MIL-STD dan IEC untuk memastikan pertukaran universal dengan antarmuka peralatan umum.
(5) Berbagai macam aplikasi
Dari elektronik konsumen (antena ponsel) hingga aplikasi industri (modul RF stasiun pangkalan) hingga bidang teknologi tinggi (radar array bertahap, muatan satelit), konektor koaksial RF telah menjadi komponen dasar dalam industri seperti komunikasi nirkabel, pengujian dan pengukuran, serta ilmu pengetahuan dan teknologi pertahanan nasional karena ketepatan sinyal dan ketahanan lingkungannya.

Konektor koaksial RF, melalui integrasi mendalam ilmu material, mekanika presisi, dan desain elektromagnetik, mencapai persyaratan inti "kerugian rendah, pelindung tinggi, dan umur panjang" dalam transmisi sinyal frekuensi tinggi, dan merupakan jaminan utama untuk pengoperasian sistem elektronik modern yang efisien dan andal.

Konektor koaksial RF banyak digunakan di industri yang membutuhkan transmisi sinyal frekuensi tinggi:
Komunikasi: Koneksi pengumpan antena untuk stasiun pangkalan 5G, komunikasi serat optik, dan komunikasi satelit.
Dirgantara & Pertahanan: Koneksi dengan keandalan tinggi untuk sistem radar, panduan rudal, dan peralatan komunikasi udara.
Pengujian & Pengukuran: Kalibrasi dan pengujian sinyal untuk instrumen seperti penganalisis jaringan vektor (VNA) dan penganalisis spektrum.
Elektronik Konsumen: Modul RF untuk router Wi-Fi, ponsel cerdas (seperti antarmuka antena), dan perangkat Internet of Things (IoT).
Peralatan Medis: Transmisi sinyal untuk kumparan frekuensi radio MRI dan perangkat terapi gelombang mikro.
Otomotif: Koneksi sinyal untuk radar di dalam kendaraan (seperti radar gelombang milimeter) dan sistem navigasi GPS.

3. Cara Memilih Konektor Koaksial RF yang Tepat
Memilih konektor koaksial RF yang tepat memerlukan pertimbangan beberapa faktor, termasuk kinerja kelistrikan, karakteristik mekanis, kompatibilitas lingkungan, dan skenario aplikasi.

(1). Memperjelas persyaratan kinerja listrik
Rentang frekuensi pengoperasian: Batas frekuensi atas yang didukung oleh konektor berbeda sangat bervariasi (misalnya, konektor BNC ≤ 4 GHz, SMA ≤ 18 GHz, dan konektor 2,92 mm hingga 40 GHz). Mencocokkan pita frekuensi sinyal sistem sangatlah penting.
Pencocokan impedansi: Sistem komunikasi sering menggunakan 50 Ω (misalnya stasiun pangkalan dan radar), sedangkan sistem transmisi video sering menggunakan 75 Ω (misalnya peralatan siaran). Memilih impedansi yang salah dapat menyebabkan pantulan sinyal.
Kerugian penyisipan dan VSWR: Untuk aplikasi frekuensi tinggi (misalnya gelombang milimeter), desain kerugian rendah (misalnya konektor dielektrik udara) lebih disukai, dan VSWR harus sedekat mungkin dengan 1:1.
Penanganan daya: Untuk aplikasi berdaya tinggi (misalnya pemancar radar), pilih konektor tipe 7/16 atau N untuk menghindari kegagalan karena panas berlebih.

(2). Evaluasi karakteristik mekanik dan antarmuka
Jenis konektor:
Konektor berulir (SMA, tipe N): Lebih disukai untuk lingkungan dengan getaran tinggi (misalnya, di dalam kendaraan dan peralatan di udara) karena ketahanannya yang tinggi terhadap kelonggaran. Konektor snap-on (BNC): Cocok untuk skenario pengujian yang memerlukan seringnya mencolokkan dan mencabut (misalnya, osiloskop laboratorium). Mereka nyaman digunakan tetapi rentan terjatuh.
Konektor mikrominiatur (MMCX, MCX): Solusi ringkas untuk perangkat dengan ruang terbatas (misalnya modul ponsel cerdas).
Masa pakai plug-in: Konektor tingkat industri biasanya bertahan lebih dari seribu siklus plug-in dan plug-out, sedangkan konektor tingkat konsumen hanya dapat bertahan beberapa ratus.
Kompatibilitas kabel: Pastikan antarmuka konektor cocok dengan jenis kabel koaksial dan diameter kawat.

(3). Pertimbangkan kemampuan beradaptasi terhadap lingkungan
Peringkat perlindungan: Lingkungan luar ruangan atau lembab memerlukan peringkat kedap air IP67 atau lebih tinggi (misalnya, antarmuka antena stasiun pangkalan 5G).
Ketahanan terhadap suhu dan korosi: Aplikasi dirgantara atau militer memerlukan ketahanan terhadap suhu tinggi (-65°C hingga 200°C) dan ketahanan terhadap semprotan garam (misalnya, baja tahan karat berlapis emas).
Ketahanan getaran/goncangan: Platform bergerak seperti kendaraan dan pesawat terbang memerlukan konektor dengan mekanisme penguncian (misalnya SMA tiga sekrup) atau desain kontak pegas.

(4). Mencocokkan Skenario Aplikasi
Peralatan Komunikasi: BTS 5G lebih memilih konektor tipe-N (daya tinggi) dan SMA (miniatur). Pita gelombang milimeter memerlukan konektor 2,92 mm atau tipe K.
Pengujian dan Pengukuran: Gunakan konektor presisi (seperti 3,5 mm) untuk pengujian frekuensi tinggi guna menghindari kesalahan yang disebabkan oleh konektor presisi rendah seperti BNC.
Elektronik Konsumen: Modul Wi-Fi sering kali menggunakan konektor U.FL (ultra-miniatur), namun diperlukan trade-off antara biaya dan kehilangan sinyal.
Militer/Dirgantara: Pilih model dengan keandalan tinggi dengan rumah logam penuh dan kontak berlapis emas yang memenuhi standar MIL-STD-348.

(5). Faktor Kunci Lainnya
Biaya dan Waktu Proses: Konektor kelas atas (seperti konektor gelombang milimeter) mahal, jadi pertimbangkan anggaran dan stabilitas rantai pasokan Anda.
Tingkat Standardisasi: Lebih memilih konektor universal (seperti SMA) untuk menghindari model khusus yang dapat menyebabkan kesulitan pemeliharaan.
Metode Pemasangan: Pemasangan PCB, pemasangan panel, atau sambungan kabel langsung memerlukan konfigurasi yang berbeda (seperti konektor sudut kanan atau lurus).

Contoh Proses Seleksi
Tentukan persyaratan: Misalnya: unit radio stasiun pangkalan kecil 5G, frekuensi 3,5 GHz, pemasangan di luar ruangan, tahan air.
Parameter penyaringan:
Frekuensi: 3,5 GHz → Tipe SMA atau N dapat diterima.
Lingkungan: IP67 tahan air → Pilih tipe-N (segel ulir yang lebih andal).
Kekuasaan: Sedang → Tipe-N menawarkan margin daya yang besar.
Verifikasi kompatibilitas: Konfirmasikan bahwa konektor tipe-N cocok dengan kabel yang ada (seperti LMR-400) dan port perangkat.

4.Masalah umum Konektor koaksial RF
Dalam penggunaan jangka panjang, konektor koaksial RF dapat menimbulkan berbagai masalah karena faktor seperti desain, pemasangan, dan faktor lingkungan, yang memengaruhi kualitas transmisi sinyal. Masalah umum pada konektor koaksial RF sering kali terkait dengan pencocokan impedansi, kekuatan mekanik, efektivitas pelindung, dan kemampuan beradaptasi lingkungan. Tingkat kegagalan produk dapat dikurangi melalui pemilihan yang tepat (misalnya, pencocokan frekuensi dan daya), pemasangan standar (misalnya, kontrol torsi), dan perawatan rutin (misalnya, membersihkan permukaan kontak).

（1）. Kehilangan sinyal tinggi atau efisiensi transmisi rendah
Kemungkinan penyebabnya:
Ketidakcocokan impedansi konektor (misalnya, mencampur perangkat 50Ω dan 75Ω).
Konektor atau kabel yang menua, konduktor teroksidasi, dan kontak yang buruk.
Sambungan longgar atau kencang sebagian, menyebabkan pantulan sinyal.
Menggunakan konektor atau kabel berkualitas rendah, mengakibatkan kerugian penyisipan yang berlebihan.

Larutan:
Pastikan semua konektor dan kabel dalam sistem memiliki impedansi yang konsisten (biasanya 50Ω atau 75Ω).
Periksa permukaan kontak konektor dari oksidasi atau kontaminasi, dan bersihkan atau ganti jika perlu.
Gunakan kunci torsi untuk mengencangkan konektor berulir (misalnya SMA, tipe N) ke torsi standar. Pilih kabel dengan kerugian rendah dan konektor berperforma tinggi (seperti kontak berlapis emas).

（2）. Gangguan Sinyal atau Suara Keras
Kemungkinan Penyebab:
Pelindung konektor yang buruk, memungkinkan interferensi elektromagnetik (EMI) untuk menembus.
Pengardean rumah konektor yang buruk, menyebabkan interferensi mode umum.
Sumber radiasi elektromagnetik kuat di sekitar (seperti motor dan inverter).
Kabel atau konektor rusak, dengan pelindung rusak.

Larutan:
Pilih konektor dengan rumah logam penuh dan efektivitas pelindung tinggi.
Pastikan rumah konektor telah diarde dengan benar ke sasis perangkat.
Gunakan kabel koaksial berpelindung ganda atau berpelindung tiga untuk meningkatkan kekebalan interferensi.
Periksa kabel dari kerusakan dan ganti jika perlu.

（3）. Konektor Longgar atau Kontak Buruk
Kemungkinan Penyebab:
Keausan mekanis akibat penyumbatan dan pencabutan yang berlebihan (seperti pegas BNC yang rusak).
Benang tidak dikencangkan dengan benar di lingkungan yang bergetar atau terguncang (seperti di kendaraan atau pesawat terbang).
Konektor konektor pria dan wanita tidak cocok atau memiliki toleransi yang berlebihan.

Larutan:
Untuk skenario plug-in dan unplugging yang sering terjadi, pilih konektor dengan masa pakai yang lama (seperti konektor SMA dengan peringkat plug-in 5000 siklus). Gunakan konektor dengan mekanisme penguncian (seperti SMA tiga sekrup) di lingkungan yang bergetar.

Pastikan model konektor cocok; hindari mencampurkan merek atau spesifikasi yang berbeda.

（4）. Kerusakan konektor (misalnya patah, berubah bentuk)
Kemungkinan penyebabnya:
Tekanan mekanis yang berlebihan (misalnya, pembengkokan kabel yang berlebihan, mengakibatkan sambungan solder konektor rusak).
Menggunakan alat pemasangan yang tidak tepat, mengakibatkan melonggarnya benang housing.
Penuaan material atau korosi lingkungan (misalnya semprotan garam, suhu tinggi).

Larutan:
Hindari memberikan gaya lateral pada konektor selama pemasangan dan gunakan konektor sudut kanan untuk meminimalkan tekukan.
Gunakan alat khusus (misalnya kunci momen) untuk memasang konektor berulir.
Pilih bahan tahan korosi (misalnya baja tahan karat berlapis emas) untuk lingkungan yang keras.

（5）. Diskontinuitas impedansi menyebabkan refleksi sinyal
Kemungkinan penyebabnya:
Ketidaksesuaian impedansi antara konektor dan kabel (misalnya konektor 50Ω dengan kabel 75Ω).
Cacat struktural internal pada konektor (misalnya lapisan dielektrik yang tidak rata).
Perkawinan konektor tidak sempurna sehingga menimbulkan celah udara.

Larutan:
Pastikan impedansi konsisten di seluruh jalur transmisi (termasuk konektor, kabel, dan perangkat). Pilih konektor dengan pemesinan presisi tinggi (seperti yang ditentukan dalam standar militer MIL-STD-348).

Kencangkan konektor sepenuhnya untuk menghindari fluktuasi impedansi yang disebabkan oleh ketidaksejajaran.

（6）. Kegagalan kinerja tahan air
Kemungkinan penyebabnya:
Segel kedap air sudah tua atau rusak.
Benang tidak dikencangkan atau sealant telah habis masa berlakunya.
Desain konektor tidak cocok untuk lingkungan lembab.

Larutan:
Periksa segel secara teratur. Untuk aplikasi luar ruangan, pilih konektor dengan peringkat IP67 atau lebih tinggi.
Gunakan selotip atau silikon tahan air untuk meningkatkan penyegelan.
Pilih model tahan air dengan cincin-O (seperti konektor tahan air tipe-N).

（7）. Masalah resonansi dalam aplikasi frekuensi tinggi
Kemungkinan penyebabnya:
Konektor menunjukkan resonansi parasit pada frekuensi tinggi (misalnya cacat desain).
Konektor dan tata letak PCB tidak cocok sehingga menghasilkan gelombang berdiri.

Larutan:
Pilih konektor yang mendukung frekuensi lebih tinggi (misalnya 2,92 mm, bukan SMA).
Optimalkan pencocokan impedansi PCB untuk menghindari diskontinuitas pada panjang saluran transmisi.

Tabel ringkasan masalah umum pada konektor koaksial RF:

5. Standar pemeliharaan untuk konektor koaksial RF
Kinerja konektor koaksial RF secara langsung mempengaruhi kualitas transmisi sinyal, sehingga diperlukan perawatan rutin untuk memastikan pengoperasian yang stabil dalam jangka panjang. Berikut ini adalah standar pemeliharaan utama dan spesifikasi pengoperasian:

(1). Inspeksi dan pembersihan rutin
Pemeriksaan penampilan: Periksa apakah cangkang konektor berubah bentuk, retak atau terkorosi (seperti karat, oksidasi), terutama bagian logam dan cincin penyegel.
Pembersihan permukaan kontak: Gunakan alkohol anhidrat dan kain bukan tenunan untuk membersihkan konduktor bagian dalam dan pin untuk menghilangkan lapisan oksida, debu atau minyak. Hindari penggunaan bahan abrasif (seperti amplas) untuk mencegah kerusakan pada pelapisan.
Konfirmasi status antarmuka: Pastikan konektor pria dan wanita terpasang dengan lancar tanpa kendor atau tidak sejajar. Konektor berulir (seperti SMA, tipe N) harus memeriksa apakah benangnya utuh untuk menghindari tergelincir.

Prosedur Pembersihan
Pengoperasian Mematikan: Pastikan perangkat dimatikan untuk mencegah kerusakan akibat listrik statis.
Pembersihan Fisik: Gunakan senapan angin untuk menghilangkan kotoran besar, lalu usap perlahan permukaan kontak dengan kapas yang dicelupkan ke dalam alkohol.
Perawatan Oksidasi: Jika lapisan teroksidasi (misalnya menghitam), poles sedikit dengan penghapus atau pembersih khusus.
Pengeringan: Keringkan di udara terbuka atau keringkan dengan mesin pengering pada suhu rendah (≤60°C) untuk menghindari sisa alkohol.

(2). Tes kinerja listrik
Verifikasi pencocokan impedansi: Gunakan penganalisis jaringan atau TDR (reflektometer domain waktu) untuk mendeteksi kontinuitas impedansi konektor dan kabel untuk memastikan tidak ada perubahan mendadak (VSWR ≤ 1,5 adalah yang terbaik). Pemantauan kehilangan penyisipan: Aplikasi frekuensi tinggi memerlukan pengujian kehilangan sinyal secara teratur. Jika kerugian meningkat secara tidak normal (misalnya melebihi 20% dari nilai nominal), maka perlu dilakukan pemeriksaan terhadap masalah penuaan konektor atau kabel. Pemeriksaan efektivitas pelindung: Gunakan penguji kebocoran RF atau probe medan dekat untuk menguji kinerja pelindung konektor guna memastikan tidak ada kebocoran elektromagnetik.

(3). Pemeliharaan kinerja mekanis
Spesifikasi pengoperasian plug-in dan pull-out: Hindari plug-in dan pull-out yang kasar. Konektor snap-on (seperti BNC) perlu menekan penjepit sebelum menariknya keluar. Konektor berulir harus dikencangkan dengan kunci torsi sesuai dengan torsi standar (seperti yang direkomendasikan SMA 0,5~0,8N·m).
Tindakan anti-longgar: Di lingkungan yang bergetar (seperti peralatan yang dipasang di kendaraan atau di udara), konektor berulir perlu dilengkapi dengan lem anti-longgar atau ring pengunci, dan status pengencangan harus diperiksa secara teratur.
Perlindungan kabel: Hindari pembengkokan kabel yang berlebihan (radius pembengkokan minimum ≥ 5 kali diameter luar kabel) untuk mencegah sambungan solder konektor putus atau lapisan pelindung rusak.

(4). Pemeliharaan kemampuan beradaptasi lingkungan
Perawatan tahan air dan tahan lembab: Konektor tahan air (IP67 ke atas) yang digunakan di luar ruangan atau di lingkungan lembab perlu memeriksa elastisitas cincin penyegel secara teratur dan menggantinya tepat waktu setelah penuaan; antarmuka non-tahan air dapat dilapisi dengan minyak silikon untuk meningkatkan perlindungan.
Pemeliharaan ketahanan korosi: Di ​​lingkungan semprotan garam, asam dan alkali, gunakan konektor cangkang baja tahan karat atau berlapis emas dan seka permukaan logam dengan penghambat karat secara teratur. Kemampuan beradaptasi terhadap suhu: Dalam lingkungan bersuhu tinggi (seperti unit frekuensi radio stasiun pangkalan), penting untuk memastikan bahwa bahan dielektrik konektor (seperti PTFE) tidak berubah bentuk. Di lingkungan bersuhu rendah (seperti peralatan Arktik), retak getas pada komponen plastik perlu dihindari.

(5). Manajemen kehidupan dan siklus penggantian
Pemantauan masa pakai plug-in: Catat jumlah waktu plug-in dan penarikan frekuensi tinggi dan ganti terlebih dahulu ketika masa pakainya sudah dekat.
Penggantian komponen yang menua: Jika terjadi kontak yang buruk, kerusakan lapisan pelindung, atau penurunan kinerja insulasi, konektor harus diganti dan penggunaan kembali setelah perbaikan dilarang.
Standarisasi suku cadang: Konektor merek dan model yang sama harus digunakan sebanyak mungkin dalam sistem yang sama untuk menghindari masalah kompatibilitas yang disebabkan oleh penggunaan campuran.

Tabel siklus manajemen dan penggantian konektor koaksial RF：

(6). Dokumentasi dan catatan
Log pemeliharaan: Catat tanggal setiap inspeksi, data pengujian (seperti VSWR, kehilangan penyisipan), dan model suku cadang pengganti untuk memudahkan analisis penelusuran.
Pustaka kasus kesalahan: Meringkas kesalahan umum (seperti resistansi tinggi yang disebabkan oleh oksidasi, kelonggaran yang disebabkan oleh getaran) untuk mengoptimalkan strategi pemeliharaan preventif.

6.Cara memperpanjang masa pakai konektor koaksial RF
Konektor koaksial RF adalah komponen kunci untuk transmisi sinyal frekuensi tinggi, dan masa pakainya secara langsung mempengaruhi stabilitas sistem. Masa pakainya dapat diperpanjang melalui pemilihan, pemasangan, penggunaan, dan pemeliharaan yang wajar.

(1). Pemilihan dan pencocokan yang benar
Pencocokan frekuensi dan daya: Pilih konektor yang memenuhi frekuensi pengoperasian sistem dan persyaratan daya (misalnya, tipe N lebih disukai untuk stasiun pangkalan 5G, dan SMA lebih disukai untuk pengujian frekuensi tinggi).
Konsistensi impedansi: Pastikan impedansi konektor, kabel, dan peralatan konsisten (biasanya 50Ω atau 75Ω) untuk menghindari penurunan kinerja yang disebabkan oleh pantulan sinyal.
Kemampuan beradaptasi lingkungan: Untuk lingkungan luar ruangan atau keras (suhu tinggi, semprotan garam, getaran), tahan air (IP67), tahan korosi (baja tahan karat berlapis emas), atau konektor yang diperkuat harus dipilih.

(2). Pemasangan standar konektor koaksial RF
1) Persiapan Pra-instalasi
Periksa kompatibilitas konektor dan kabel.
Pastikan model konektor (misalnya SMA, Tipe N) kompatibel dengan jenis kabel (misalnya RG-58, LMR-400).
Pastikan impedansi (50Ω/75Ω), rentang frekuensi, dan penanganan daya memenuhi persyaratan.
Periksa integritas komponen.
Periksa rumah konektor, ulir, dan pin dari perubahan bentuk, retak, atau oksidasi.
Pastikan pelindung kabel tidak rusak dan konduktor bagian dalam tidak bengkok atau putus.
Bersihkan komponen kontak.
Gunakan alkohol anhidrat dan kain bukan tenunan untuk membersihkan konduktor bagian dalam dan dongkrak untuk menghilangkan minyak, kotoran, atau oksidasi.
Jangan gunakan amplas atau benda keras untuk menggores kontak berlapis emas/perak.

2) Spesifikasi Rakitan Konektor dan Kabel
Pengupasan dan Pretreatment Kabel
Gunakan alat pengupasan khusus untuk mengupas jaket kabel, pelindung, dan insulasi sesuai panjang yang dibutuhkan konektor.
Pastikan konduktor bagian dalam memiliki panjang yang sesuai, hindari panjang yang berlebihan (misalnya, bengkok) atau panjang yang berlebihan (misalnya, kontak yang buruk). Operasi Penyolderan atau Crimping
konektor solder:
Gunakan besi solder bersuhu konstan (suhu yang disarankan: 300-350°C) dan selesaikan penyolderan dengan cepat untuk menghindari panas berlebih dan kerusakan dielektrik.
Sambungan solder harus halus dan bebas duri untuk mencegah korsleting atau perubahan impedansi.
Konektor Crimp:
Gunakan alat crimping yang cocok untuk memastikan tekanan crimping merata dan mengamankan kontak antara pelindung dan rumahan.
Inspeksi Pasca Perakitan:
Gunakan multimeter untuk memeriksa kontinuitas dan memastikan tidak ada korsleting atau putus.
Tarik perlahan kabel untuk memeriksa stabilitas mekanis konektor dan kabel.

3) Docking dan Pengamanan Konektor
Penyelarasan dan Perkawinan: Pastikan konektor jantan dan betina disejajarkan dengan ketat untuk menghindari bengkok atau rusaknya pin karena penyisipan yang miring.
Konektor push-on (seperti BNC) akan terkunci dengan bunyi klik. Konektor berulir (seperti SMA) harus dikencangkan secara manual sebelum dikencangkan. Mengencangkan Konektor Berulir
Gunakan kunci torsi untuk mengencangkan torsi standar (contoh):
Konektor SMA: 0,5-0,8 N·m
Konektor tipe-N: 1,0-1,5 N·m
Jangan mengencangkan terlalu kencang untuk menghindari kerusakan benang atau perubahan bentuk media.
Tindakan anti-pelonggaran
Di lingkungan yang bergetar (seperti yang digunakan di kendaraan atau pesawat terbang), konektor berulir harus dilengkapi dengan ring pegas atau perekat anti-longgar.
Konektor snap-on (seperti BNC) dapat dibungkus dengan pita anti-longgar untuk meningkatkan retensi.

4) Tindakan pencegahan selama Operasi
Prosedur plug-in dan unplugging
Jangan mencolokkan atau mencabut steker saat dihidupkan: Sinyal frekuensi tinggi dapat menyebabkan busur api dan merusak permukaan kontak.
Saat mencabut: Untuk konektor snap-on, tekan klemamp kuat; untuk konektor berulir, kendurkan sepenuhnya sebelum melepaskannya.
Hindari tekanan mekanis
Saat merutekan kabel, berikan radius tikungan (≥5 kali diameter kabel) untuk mencegah tekanan pada dasar konektor.
Gunakan pengikat kabel atau klem untuk mengamankan kabel agar tidak menggantung. Kemampuan Beradaptasi Lingkungan
Lingkungan Lembab: Setelah memasang konektor kedap air (IP67), periksa apakah cincin penyegel telah dikencangkan dengan benar.
Lingkungan Bersuhu Tinggi: Hindari konektor terkena suhu berlebihan dalam waktu lama (misalnya, dielektrik PTFE dibatasi hingga 165°C).

5) Verifikasi dan Pengujian Pasca Instalasi
Pengujian Kinerja Listrik
Gunakan penganalisa jaringan untuk mengukur rasio gelombang berdiri (VSWR); nilai normalnya harus ≤1.5.
Ukur kerugian penyisipan. Jika tidak normal, periksa kontak buruk atau kerusakan kabel.
Pemeriksaan Stabilitas Mekanik
Goyangkan konektor secara perlahan untuk memastikan tidak ada kelonggaran atau suara bising yang tidak biasa.
Lakukan uji getaran (misalnya sapuan frekuensi 5-500Hz) di lingkungan yang bergetar.

(3). Pembersihan dan pemeliharaan rutin
Pembersihan permukaan kontak: Bersihkan konduktor bagian dalam dan pin secara teratur dengan alkohol anhidrat dan kain bukan tenunan untuk menghilangkan lapisan oksida atau kotoran. Hindari penggunaan bahan yang bersifat abrasif (seperti amplas) untuk mencegah kerusakan pada lapisan emas/perak. Periksa penyegelan: Konektor tahan air perlu memeriksa secara teratur apakah cincin-O atau segel sudah tua dan menggantinya jika perlu. Inspeksi lapisan pelindung: Pastikan lapisan pelindung kabel tidak rusak untuk mencegah interferensi elektromagnetik (EMI) mempengaruhi kualitas sinyal.

(4). Hindari kerusakan lingkungan
Ketahanan terhadap kelembaban dan korosi:
Konektor cangkang berlapis emas atau baja tahan karat harus digunakan di lingkungan yang lembab atau disemprot garam, dan penghambat karat harus digunakan secara teratur.
Konektor non-tahan air dapat dilindungi sementara dengan pipa heat shrink atau selotip tahan air.
Manajemen suhu:
Di lingkungan bersuhu tinggi (seperti unit frekuensi radio stasiun pangkalan), pastikan bahan dielektrik konektor (seperti PTFE) tidak berubah bentuk.
Di lingkungan bersuhu sangat rendah (seperti peralatan Arktik), hindari retak rapuh pada komponen plastik.

(5). Penggunaan yang wajar dan manajemen kehidupan
Mengurangi seringnya mencolokkan dan mencabut:
Untuk skenario pemasangan dan pencabutan frekuensi tinggi (seperti peralatan uji), pilih model yang tahan lama (seperti pemasangan dan pencabutan SMA lebih dari 5000 kali).
Jika perlu, gunakan adaptor atau kabel ekstensi untuk mengurangi jumlah pemasangan dan pencabutan konektor utama.
Pengujian kinerja berkala:
Gunakan penganalisis jaringan untuk mendeteksi VSWR (rasio gelombang berdiri) dan kehilangan penyisipan, dan menggantinya tepat waktu jika tidak normal.
Strategi penggantian suku cadang:
Ganti terlebih dahulu ketika mendekati masa pakai nominal plugging dan unplugging (seperti SMA 5000 kali) atau ketika terjadi kontak yang buruk.

(6) Pencegahan Kesalahan
Hindari mencampurkan merek yang berbeda:
Usahakan untuk menggunakan model konektor yang sama dalam sistem yang sama untuk menghindari keausan yang disebabkan oleh ketidaksesuaian toleransi.
Pertahankan log pemeliharaan:
Catat setiap waktu perawatan, data pengujian, dan catatan penggantian untuk memudahkan analisis tren kehidupan.

7. Konektor Koaksial RF Pertanyaan yang Sering Diajukan (FAQ)
(1). Mengapa konektornya memiliki kontak yang buruk?
Kemungkinan penyebabnya: Oksidasi atau kontaminasi pin (bersihkan dengan alkohol). Benang tidak dikencangkan (SMA memerlukan torsi 0,5~0,8N·m). Kerusakan mekanis (seperti pin yang bengkok, perlu diganti).

(2). Bagaimana cara menghindari kehilangan sinyal yang berlebihan?
Pastikan konsistensi impedansi (50Ω/75Ω jangan tercampur). Pilih kabel dengan kerugian rendah (seperti LMR-400). Bersihkan permukaan kontak secara teratur untuk menghindari oksidasi. (3). Bisakah konektor dari berbagai merek dicampur? Tidak direkomendasikan! Perbedaan toleransi antara merek yang berbeda dapat menyebabkan: Kontak pin yang buruk. Diskontinuitas impedansi (refleksi sinyal). Mengurangi kekuatan mekanik (seperti selip benang).

(3). Bagaimana cara memilih konektor untuk lingkungan bersuhu tinggi?
Pilih PTFE tahan suhu tinggi sebagai bahan dielektrik (dibatasi hingga 165℃). Gunakan cangkang logam tahan karat atau berlapis emas. Hindari bagian plastik (mudah berubah bentuk).

(4) Bagaimana cara memilih konektor koaksial RF?
Faktor-faktor berikut perlu dipertimbangkan:
Rentang frekuensi: BNC (≤4GHz), SMA (≤18GHz), tipe-N (≤11GHz), 2.92mm (≤40GHz).
Pencocokan impedansi: 50Ω (sistem komunikasi) atau 75Ω (transmisi video).
Kapasitas daya: Untuk daya tinggi, pilih tipe N atau tipe 7/16.
Persyaratan lingkungan: Tipe tahan air untuk penggunaan di luar ruangan (IP67), tipe berlapis emas tahan korosi untuk penggunaan militer.

(5) Bagaimana cara mendeteksi kegagalan konektor?
Inspeksi visual: oksidasi, deformasi, retakan.
Tes multimeter: konduktivitas dan resistansi isolasi.
Penganalisis jaringan: mengukur VSWR dan insertion loss.
Panduan pemecahan masalah cepat:

（6）. Mengapa VSWR (rasio gelombang berdiri) terlalu tinggi?
Impedansi konektor dan kabel tidak cocok.
Sambungan tidak terpasang sepenuhnya (ada celah udara).
Kabel atau konektor rusak secara internal.
