Apa fungsi adaptor koaksial RF?

Dalam sistem frekuensi radio (RF), stabilitas dan konsistensi transmisi sinyal sangat penting. Baik itu peralatan komunikasi, instrumen pengujian, sistem transmisi nirkabel, atau platform pengukuran RF laboratorium, semuanya mengandalkan berbagai konektor koaksial. Namun, dalam rekayasa praktis, perangkat yang berbeda sering kali menggunakan jenis antarmuka yang berbeda, sehingga memerlukan komponen kunci yang dapat menghubungkan, mengubah, dan menjaga kualitas sinyal— Adaptor koaksial RF . Jadi, apa sebenarnya fungsi adaptor koaksial RF? Peran apa yang dimainkannya dalam sistem RF?

1. Fungsi Dasar an Adaptor Koaksial RF

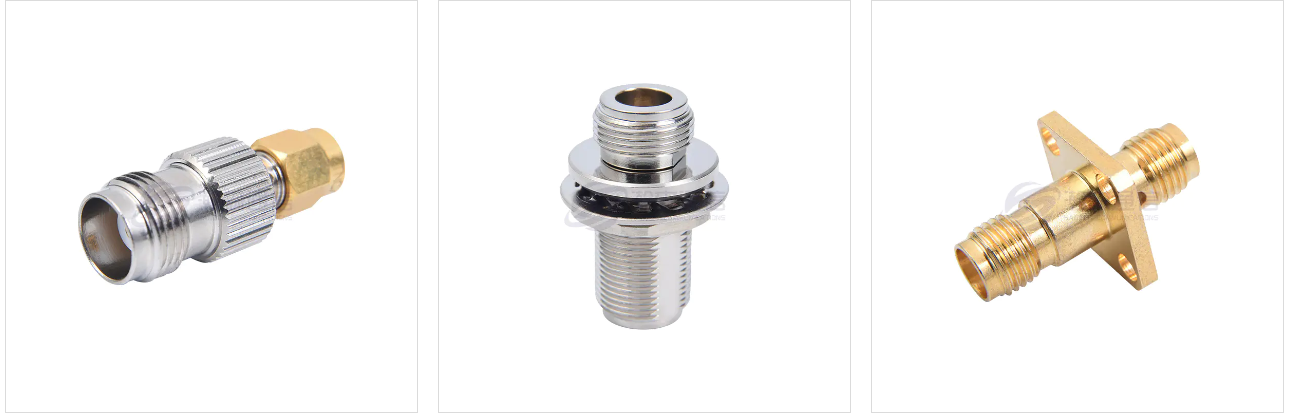

Fungsi utama adaptor koaksial RF adalah untuk memungkinkan konversi dan koneksi yang andal antara berbagai jenis konektor RF. Misalnya, beberapa instrumen menggunakan antarmuka tipe-N, sedangkan perangkat menggunakan antarmuka SMA; dalam kasus seperti ini, adaptor RF N-ke-SMA diperlukan untuk memungkinkan interkoneksi yang lancar.

Metode koneksi yang umum meliputi:
Adaptasi antara berbagai jenis antarmuka: seperti SMA-N, BNC-TNC, SMA-UHF, dll.
Adaptasi antara berbagai jenis antarmuka: seperti SMA perempuan ke SMA perempuan, SMA laki-laki ke SMA laki-laki, dll.
Koneksi antara antarmuka presisi dan standar: memenuhi persyaratan pengukuran frekuensi tinggi.

Fleksibilitas ini secara signifikan meningkatkan kompatibilitas sistem, menghilangkan kebutuhan untuk mengganti seluruh kabel atau port, sehingga mengurangi biaya dan meningkatkan efisiensi.

2. Memastikan Transmisi Sinyal RF Stabil
Banyak orang secara keliru percaya bahwa adaptor hanyalah sebuah "konektor fisik", namun kenyataannya, karakteristik kelistrikan memiliki dampak yang signifikan terhadap kualitas sinyal sistem. Adaptor RF berkualitas tinggi dapat:

(1) Pertahankan Impedansi Karakteristik yang Konsisten
Kebanyakan sistem RF menggunakan impedansi karakteristik 50 ohm. Jika impedansi adaptor tidak cocok, hal ini akan menyebabkan peningkatan refleksi dan VSWR yang lebih tinggi, sehingga mempengaruhi integritas sinyal.

(2) Mengurangi Kerugian Penyisipan
Adaptor berkualitas tinggi biasanya memiliki insertion loss yang sangat rendah, sehingga meminimalkan redaman sinyal selama transmisi frekuensi tinggi.

(3) Mempertahankan Kemampuan Transmisi Wideband
Adaptor koaksial RF biasanya mendukung sinyal dari DC hingga beberapa GHz, puluhan GHz, atau bahkan frekuensi lebih tinggi, yang sangat penting untuk skenario pengujian gelombang mikro.

Oleh karena itu, adaptor RF yang baik tidak hanya melengkapi koneksi tetapi juga memastikan transmisi sinyal yang akurat dan stabil.

3. Meningkatkan Fleksibilitas dan Perluasan
Instrumen uji RF, seperti penganalisis spektrum, penganalisis jaringan, dan pengukur daya, menggunakan berbagai jenis port. Adaptor koaksial RF memungkinkan para insinyur untuk:
Konversi antarmuka dengan cepat, mengurangi waktu persiapan;
Menghubungkan probe, beban, komponen kalibrasi, dan peralatan penting lainnya dengan mudah;
Konfigurasikan jalur koneksi secara fleksibel dalam skenario pengujian yang kompleks;
Hindari keausan yang disebabkan oleh seringnya penggantian kabel atau konektor.
Untuk penguji laboratorium, adaptor RF hampir merupakan alat yang sangat diperlukan; pengujian yang efisien tidak mungkin terjadi tanpa mereka.

4. Mengurangi Keausan Peralatan dan Melindungi Umur Konektor
Banyak instrumen pengujian kelas atas memiliki port RF yang sangat mahal, dan seringnya mencolokkan dan mencabut dapat menyebabkan keausan. Penggunaan adaptor koaksial RF bertindak sebagai "antarmuka pelindung", yang memusatkan keausan pada adaptor yang lebih murah daripada port perangkat yang mahal.

Misalnya:
Memasang adaptor SMA pada penganalisis jaringan untuk perlindungan jangka panjang;
Menggunakan adaptor presisi tinggi saat mengganti probe frekuensi tinggi untuk mengurangi risiko kerusakan.
Hal ini tidak hanya memperpanjang umur peralatan tetapi juga mengurangi biaya pemeliharaan.

Meskipun tampaknya merupakan konektor kecil, adaptor koaksial RF memainkan peran penting dalam sistem RF. Ini tidak hanya memastikan kompatibilitas antarmuka tetapi juga menjamin kualitas sinyal, melindungi port perangkat, dan meningkatkan efisiensi pengujian, menjadikannya komponen dasar yang sangat diperlukan untuk berbagai sistem RF.
