Apa kesalahan paling umum yang dilakukan saat memasang konektor SMA?

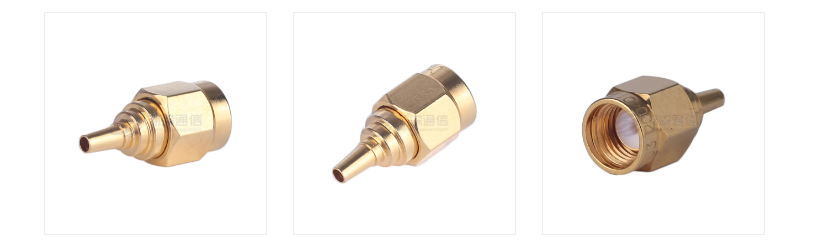

Konektor SMA adalah salah satu konektor koaksial yang paling umum dan banyak digunakan dalam aplikasi RF, banyak digunakan dalam peralatan komunikasi, sistem gelombang mikro, antena, instrumen uji, GPS, radar, dan sistem frekuensi tinggi lainnya. Meskipun struktur konektor SMA tampak sederhana, kesalahan kecil sekalipun selama pemasangan atau penyambungan dapat menyebabkan redaman sinyal, peningkatan VSWR, kontak yang buruk, dan bahkan kegagalan fungsi peralatan. Oleh karena itu, pemasangan konektor SMA yang tepat sangatlah penting.

1. Torsi Pengetatan yang Salah
Banyak pengguna yang salah paham saat memasang konektor SMA: mereka mengencangkannya begitu saja, atau mengencangkannya dengan kekerasan hingga "sangat kencang". Kedua pendekatan tersebut akan menimbulkan masalah.

Jika tidak cukup kencang, akan terjadi kontak yang buruk dan koneksi yang tidak stabil, sehingga sinyal rentan terhadap gangguan. Khususnya di lingkungan yang bergetar, kepala SMA secara bertahap akan mengendur, menyebabkan peningkatan pantulan dan bahkan gangguan sinyal. Jika terlalu dikencangkan, inti bagian dalam akan rusak, benang berubah bentuk, dan struktur dielektriknya rusak, sehingga mengakibatkan penurunan kinerja yang tidak dapat diubah.

Prosedur yang benar adalah dengan menggunakan kunci momen untuk mengencangkannya hingga torsi standar sekitar 0,8 N·m. Hal ini memastikan kontak yang aman sekaligus mencegah kerusakan struktural, menjadikannya alat penting untuk pemasangan RF profesional.

2. Ketidaksejajaran konduktor tengah

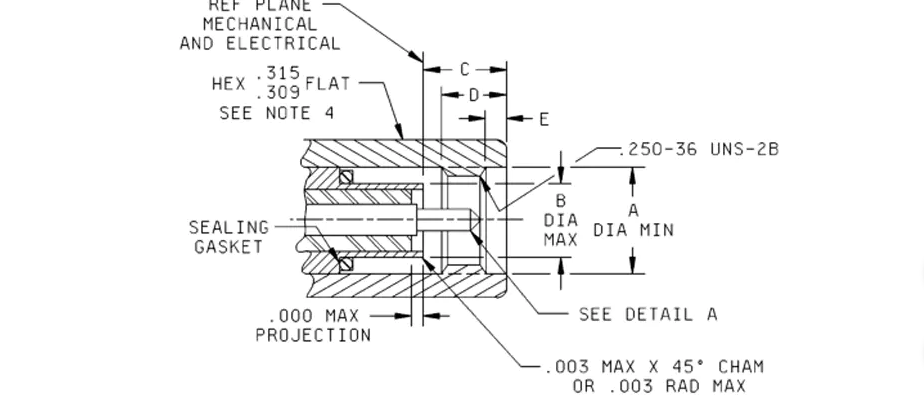

Konektor SMA adalah konektor RF presisi dengan konduktor tengah (pin atau soket) yang sangat kecil. Ketidaksejajaran selama pemasangan dan penyisipan paksa dapat dengan mudah menyebabkan pin tertekuk dan deformasi soket. Jenis kerusakan ini seringkali tidak dapat diperbaiki dan mungkin tidak terlihat dengan mata telanjang, namun secara langsung menyebabkan:
Peningkatan VSWR
Peningkatan kehilangan sinyal
Kontak tidak stabil
Kesulitan dalam penyisipan dan pelepasan
Umur sinyal diperpendek secara signifikan
Khususnya pada peralatan pengujian atau sistem frekuensi tinggi, kerusakan ini menurunkan kinerja seluruh tautan dan sulit untuk dipecahkan.

Prosedur yang benar adalah menyelaraskan konduktor dengan hati-hati, masukkan perlahan, lalu kencangkan dengan kunci momen. Jangan pernah menggunakan kekerasan.

3. Mengencangkan tangan akan memasukkan serpihan logam dan oksida ke dalam antarmuka
Banyak insinyur yang terbiasa mengencangkan konektor SMA dengan tangan, terutama selama pengujian rutin. Hal ini tidak hanya mengakibatkan torsi tidak mencukupi tetapi juga mudah menimbulkan kontaminan seperti debu, serpihan logam, dan minyak kulit. Partikel kecil ini dapat meningkatkan resistensi kontak dan bahkan merusak lapisan emas, sehingga menyebabkan peningkatan redaman sinyal.

Pada konektor frekuensi tinggi, kotoran terkecil sekalipun dapat menyebabkan fluktuasi kinerja. Oleh karena itu, penting untuk:
Jangan kencangkan dengan tangan (kencangkan sedikit saja pada posisi awal);
Bersihkan permukaan sambungan dengan kain bebas serabut atau kapas alkohol sebelum pemasangan;
Hindari menyentuh permukaan konduktif dengan tangan kosong;
Kebiasaan membersihkan yang baik dapat memperpanjang umur konektor secara signifikan.

4. Mencampur Jenis Konektor SMA Pria dan Wanita
Konektor SMA antarmuka sangat mirip tampilannya dengan antarmuka RF lainnya, seperti RP-SMA, SMB, SMC, dan tipe-N. Banyak orang menilai berdasarkan tampilannya, mengakibatkan koneksi paksa dari antarmuka yang tidak kompatibel, yang dapat menyebabkan:
Benang rusak
Pin tengah rusak
Lubang bagian dalam berubah bentuk
Kegagalan kinerja total

SMA dan RP-SMA (SMA polaritas terbalik) sangat mudah tertukar. Mereka terlihat serupa tetapi memiliki struktur internal yang berbeda. Memaksa sambungan tidak hanya mencegah transmisi sinyal namun juga dapat merusak antarmuka perangkat.

Sebelum menghubungkan, selalu konfirmasikan:
Apakah ini konektor SMA standar?
Apakah jenis konektornya benar?
Apakah itu kompatibel dengan port perangkat?
Apakah memenuhi persyaratan frekuensi (ada perbedaan antara konektor SMA standar dan presisi)?

Hindari merusak peralatan mahal karena pengoperasian yang tidak tepat.

5. Pembengkokan kabel penghubung yang berlebihan menyebabkan diskontinuitas impedansi
Banyak masalah saat memasang konektor SMA sebenarnya bukan pada konektor itu sendiri, melainkan karena pembengkokan kabel yang tidak tepat saat pemasangan. Kabel koaksial sangat sensitif terhadap radius tekukan. Jika dibengkokkan terlalu tajam akan menyebabkan:
Diskontinuitas impedansi
Peningkatan refleksi sinyal
Peningkatan kehilangan kabel
Hasil tes seketika.

Masalah ini terutama terlihat pada aplikasi frekuensi tinggi (di atas 6GHz).

Pedoman yang direkomendasikan:
Radius lentur ≥ 5 kali diameter kabel
Hindari membungkuk di dekat titik sambungan
Hindari memberikan tegangan atau puntiran pada kabel.
Hal ini akan menjaga kestabilan kinerja transmisi.

6. Sering kawin dan tidak kawin menyebabkan keausan
Umur teoritis konektor SMA biasanya sekitar 500 siklus kawin dan tidak kawin, tetapi banyak lingkungan pengujian mungkin melibatkan lusinan siklus kawin dan tidak kawin per hari. Penggunaan berulang dalam waktu lama dapat menyebabkan: keausan lapisan emas; peningkatan impedansi kontak; deformasi bilah; dan melonggarnya konduktor tengah, mempengaruhi stabilitas sinyal dan bahkan meningkatkan kesalahan.

Solusinya meliputi: menggunakan adaptor pelindung (SMA saver) di lingkungan pengujian frekuensi tinggi; mengganti kabel uji secara teratur; dan memantau perubahan impedansi kontak konektor. Hal ini secara signifikan dapat memperpanjang umur antarmuka pada instrumen berharga.

Meskipun memasang konektor SMA itu sederhana, setiap detail berdampak langsung pada kualitas sinyal. Mengikuti prosedur standar dan menggunakan alat yang benar memastikan koneksi stabil, kinerja andal, dan masa pakai peralatan lebih lama.
