Cara Memilih Adaptor Koaksial RF yang Tepat？

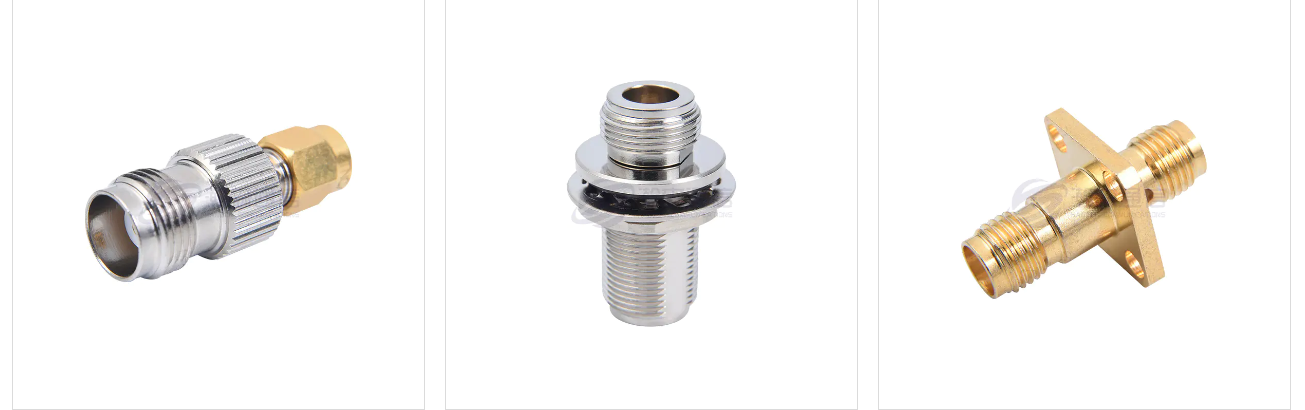

Memilih yang benar Adaptor koaksial RF sangat penting, karena ini merupakan potensi hambatan sinyal; pilihan yang tidak tepat dapat berdampak langsung pada kinerja seluruh sistem RF. Di bawah ini adalah panduan pemilihan adaptor koaksial RF untuk membantu Anda membuat pilihan yang tepat.

1. Parameter Kelistrikan Utama (Fondasi Kinerja)
Parameter ini secara langsung menentukan apakah adaptor dapat mendukung frekuensi dan daya pengoperasian Anda.

Frekuensi Operasi:
Ini adalah pertimbangan utama! Penting untuk memastikan bahwa rentang frekuensi yang ditentukan adaptor koaksial RF mencakup frekuensi pengoperasian tertinggi sistem Anda.
Berbagai jenis adaptor koaksial RF memiliki batas frekuensi tersendiri. Misalnya, tipe N biasanya naik hingga 11GHz, SMA hingga 18GHz/26,5GHz, 3,5mm hingga 33GHz, 2,92mm (tipe K) hingga 40GHz, dan 2,4mm hingga 50GHz.
Prinsip: Batas frekuensi adaptor yang dipilih harus lebih tinggi dari frekuensi pengoperasian tertinggi sistem Anda.

Impedansi:
Sebagian besar sistem RF adalah 50 ohm. Beberapa peralatan TV dan siaran mungkin menghadapi sistem 75 ohm.
Pastikan itu cocok! Jangan pernah menggunakan adaptor 50 ohm dalam sistem 75 ohm, atau sebaliknya, karena hal ini akan menyebabkan ketidaksesuaian impedansi yang parah dan refleksi sinyal.
Rasio Gelombang Berdiri Tegangan (VSWR): Indikator inti kualitas pencocokan. VSWR yang mendekati 1:1 lebih baik, yang menunjukkan lebih sedikit pantulan dan efisiensi transmisi lebih tinggi.
VSWR adaptor memburuk dengan meningkatnya frekuensi. Konsultasikan manual produk untuk memastikan VSWR-nya memenuhi persyaratan dalam pita frekuensi pengoperasian Anda (misalnya, <1,25 dalam rentang DC-18GHz).

Insertion Loss: Hilangnya daya saat sinyal melewati adaptor. Nilai yang lebih rendah lebih baik, terutama pada aplikasi frekuensi tinggi dan daya tinggi.

Kerugian terutama berasal dari bahan konduktor dan dielektrik; kerugian biasanya meningkat dengan frekuensi yang lebih tinggi.
Nilai Daya: Daya rata-rata dan puncak maksimum yang dapat ditangani adaptor dengan aman.
Daya rata-rata berhubungan dengan efek termal; pertimbangkan potensi panas berlebih pada adaptor.
Daya puncak berhubungan dengan kerusakan dielektrik dan sangat penting dalam sistem pulsa berdaya tinggi.
Selalu berikan margin! Jangan gunakan pada daya maksimumnya.

2. Karakteristik Mekanik dan Antarmuka (Koneksi Fisik)
Hal ini penting untuk pemasangan adaptor koaksial RF yang benar dan andal ke sistem Anda.
Jenis Antarmuka dan Polaritas:
Tipe: Tentukan jenis antarmuka yang Anda butuhkan, seperti SMA, N, BNC, TNC, 3.5mm, 2.92mm (K), 2.4mm, dll.
Polaritas: Di sinilah kemungkinan besar terjadinya kesalahan!
Konektor Pria: Dengan pin tengah/ulir internal.
Konektor Wanita: Dengan lubang tengah/ulir eksternal.
Kombinasi Koneksi: Tentukan apakah Anda memerlukan koneksi "pria ke pria", "pria ke wanita", atau "wanita ke wanita".

Bahan Konektor dan Pelapisan:
Perumahan: Biasanya kuningan, baja tahan karat, atau kuningan berlapis nikel. Baja tahan karat menawarkan kekuatan dan ketahanan korosi yang lebih tinggi.
Konduktor Tengah/Titik Kontak: Biasanya tembaga atau kuningan berilium berlapis emas. Pelapisan emas memberikan konduktivitas yang sangat baik, ketahanan oksidasi, dan ketahanan kontak yang stabil, menjadikannya pilihan utama untuk sebagian besar aplikasi.
Catatan: Dalam aplikasi yang sering memerlukan penyambungan dan pencabutan, kekerasan pelapisan dan ketahanan abrasi sangatlah penting.

Bahan Dielektrik: Biasanya polytetrafluoroethylene (PTFE/Teflon) menawarkan sifat listrik yang sangat baik (kerugian rendah), tahan suhu tinggi, dan stabilitas kimia.
Persyaratan Torsi: Sangat penting! Gunakan kunci momen untuk mengencangkan adaptor.
Pengencangan yang berlebihan akan merusak ulir dan segel, sehingga konektor tidak dapat digunakan.
Pengetatan yang kurang akan mengakibatkan kontak yang buruk, diskontinuitas impedansi, dan kebocoran sinyal.

3. Skenario Aplikasi dan Persyaratan Khusus
Tergantung pada lingkungan penggunaan spesifik Anda, faktor-faktor berikut mungkin juga perlu dipertimbangkan:
Lingkungan Penggunaan:
Laboratorium/Litbang: Persyaratan kinerja tinggi dan rentang frekuensi mungkin memerlukan adaptor presisi.

Pengujian Produksi: Persyaratan ketahanan dan konsistensi yang tinggi mungkin memerlukan adaptor kelas industri yang kuat dengan masa pakai dan pelepasan yang lama.

Luar Ruangan/Militer: Diperlukan sifat tahan air, tahan debu, dan tahan semprotan garam; pilih adaptor dengan peringkat IP dan konstruksi baja tahan karat.

Masa Penyatuan dan Pencabutan: Jumlah siklus penyatuan dan pencabutan yang dapat ditahan adaptor sebelum penurunan kinerja. Adaptor presisi mungkin hanya bertahan 500 siklus, sedangkan adaptor berkinerja tinggi dapat bertahan ribuan siklus. Pilih sesuai dengan frekuensi pengoperasian Anda.

Konsistensi Fase dan Amplitudo: Dalam sistem multi-saluran (seperti radar array bertahap), ketika adaptor digunakan berpasangan atau berkelompok, perubahan fase dan amplitudo setiap adaptor harus sekonsisten mungkin. Dalam hal ini, diperlukan adaptor presisi tinggi dengan "pencocokan fase" atau "konsistensi kinerja".
